HEIDENHAIN iTNC 530 391
1
1
.1 Gráfico
s

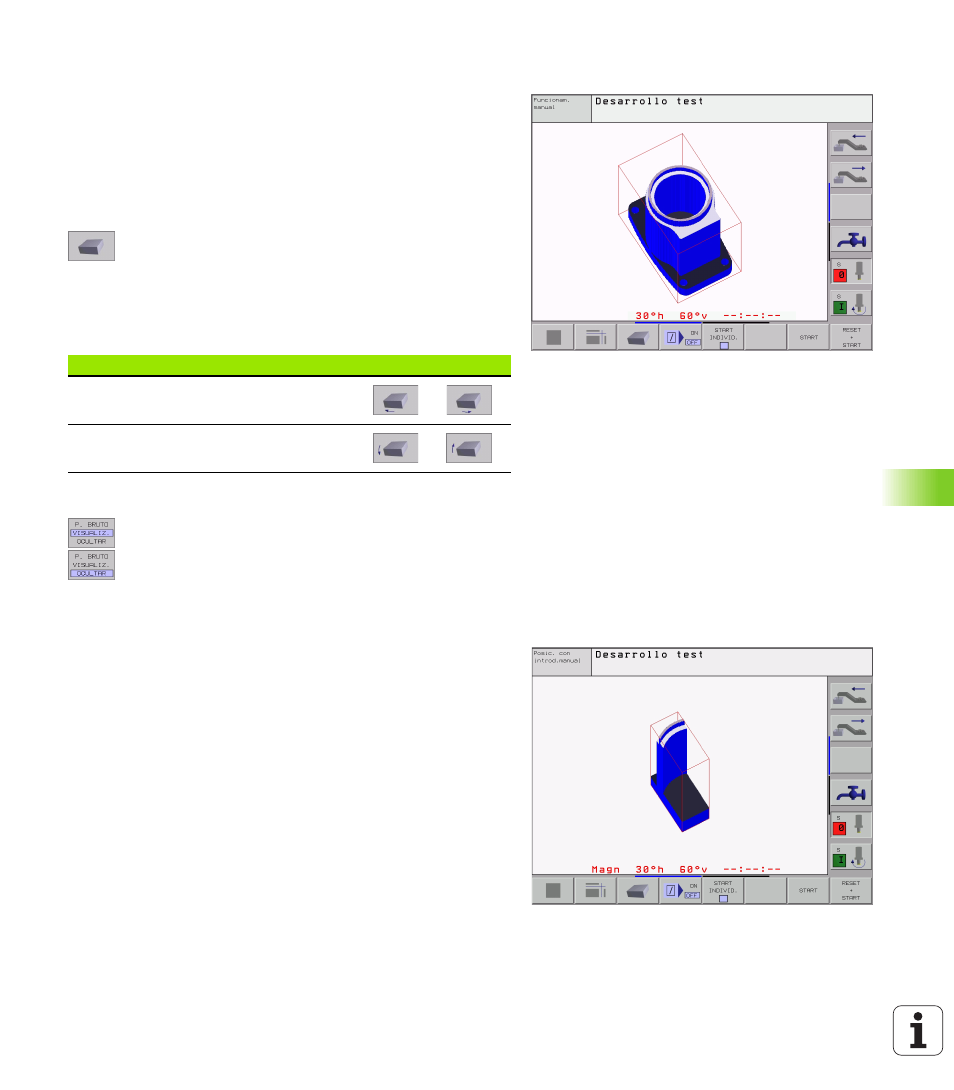

Representación 3D
El TNC muestra la pieza en el espacio.
Es posible girar la representación 3D alrededor del eje vertical e
inclinarlo alrededor del eje horizontal. Los contornos del bloque para
iniciar la simulación gráfica se representan mediante un marco.
En el modo de funcionamiento Test del programa están disponibles
las funciones para la ampliación de una sección, véase „Ampliación
del corte”, página 391.
U U U U Seleccionar la representación 3D con esta softkey
Girar la representación 3D
Conmutar la carátula de softkey hasta que la softkey de selección
aparece para la representación 3. El TNC muestra las siguientes
softkeys:
Visualizar u omitir el marco del contorno de la pieza
U U U U Visualizar el marco: Softkey MOSTRAR BLK-FORM
U U U U Omitir el marco: Softkey OMIIR FORMA BLK
Ampliación del corte
Es posible modificar la sección en el modo de funcionamiento test de
programa en todas las vistas.
Para ello debe estar parada la simulación gráfica. La ampliación de una
sección actúa siempre en todos los modos de representación.
Función Softkeys
Girar verticalmente la representación en 5º
de paso
Descargar horizontalmente la
representación en 5º de paso
