326 8 Programación: Ciclos
8.1
0
Los ciclo
s
p
ar
a la tr
aslación
de coo
rden
ada
s

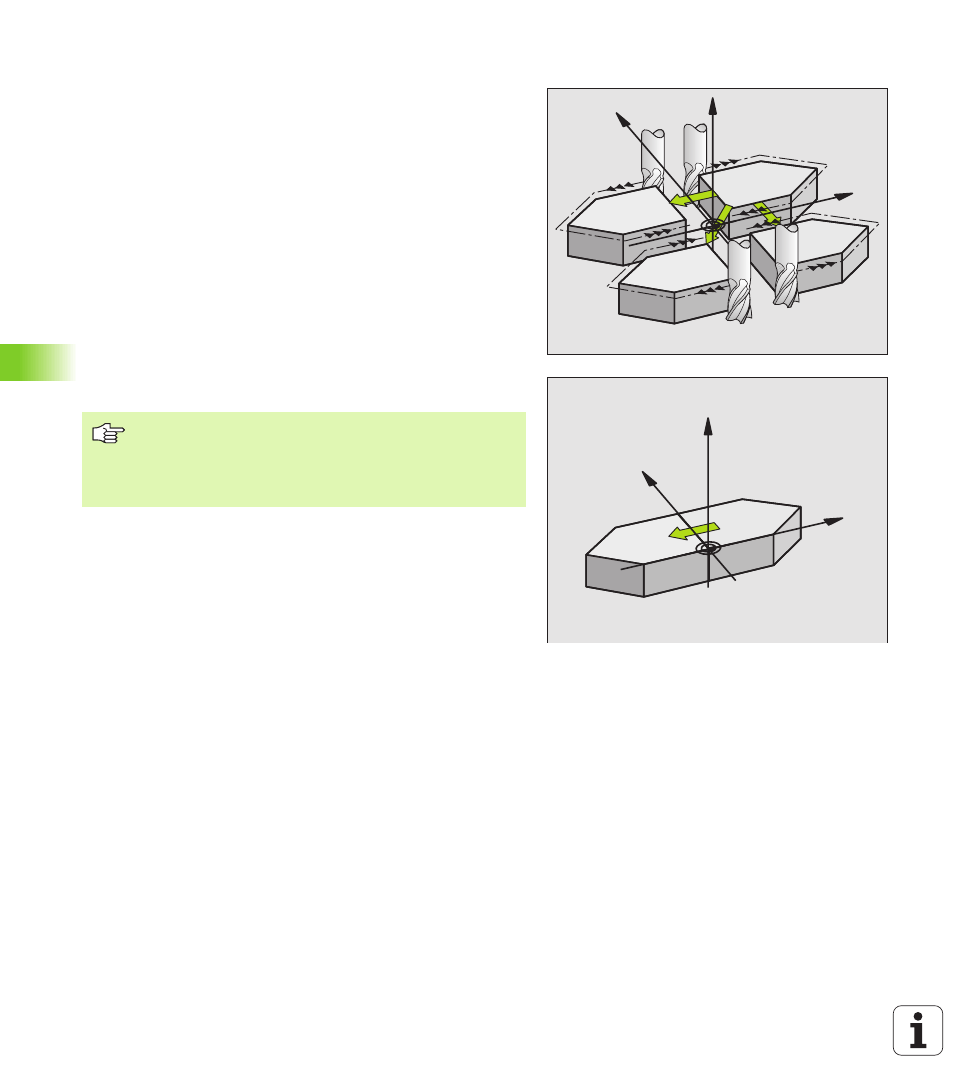

ESPEJO (ciclo G28)
El TNC puede realizar un mecanizado espejo en el plano de
mecanizado.
Activación
El ciclo espejo se activa a partir de su definición en el programa.
También actúa en el modo de funcionamiento Posicionamiento
manual. El TNC muestra los ejes espejo activados en la visualización
de estados adicional.
n Si sólo se refleja un eje, se modifica el sentido de desplazamiento
de la hta. Esto no es válido en los ciclos de mecanizado.
n Cuando se reflejan dos ejes, no se modifica el sentido de
desplazamiento.
El resultado del espejo depende de la posición del punto cero:
n
El punto cero se encuentra en el contorno reflejado: el elemento se
refleja directamente en el punto cero
n El punto cero se encuentra fuera del contorno reflejado: el elemento
se desplaza de forma adicional
Y
X
Z
Y
X
Z Si sólo se refleja un eje, se modifica el sentido de
desplazamiento en los nuevos ciclos de mecanizado con
números de 200. En ciclos de mecanizado anteriores, p.ej.
ciclo 4 FRESADO DE CAJERA, el sentido de giro
permanece igual.
