HEIDENHAIN TNC iTNC 530
143
6.4 T
ipo
s d
e
tr
a
y
ect
o
ri
a – Co
or
d
e
nad
a
s car
te
sian
as

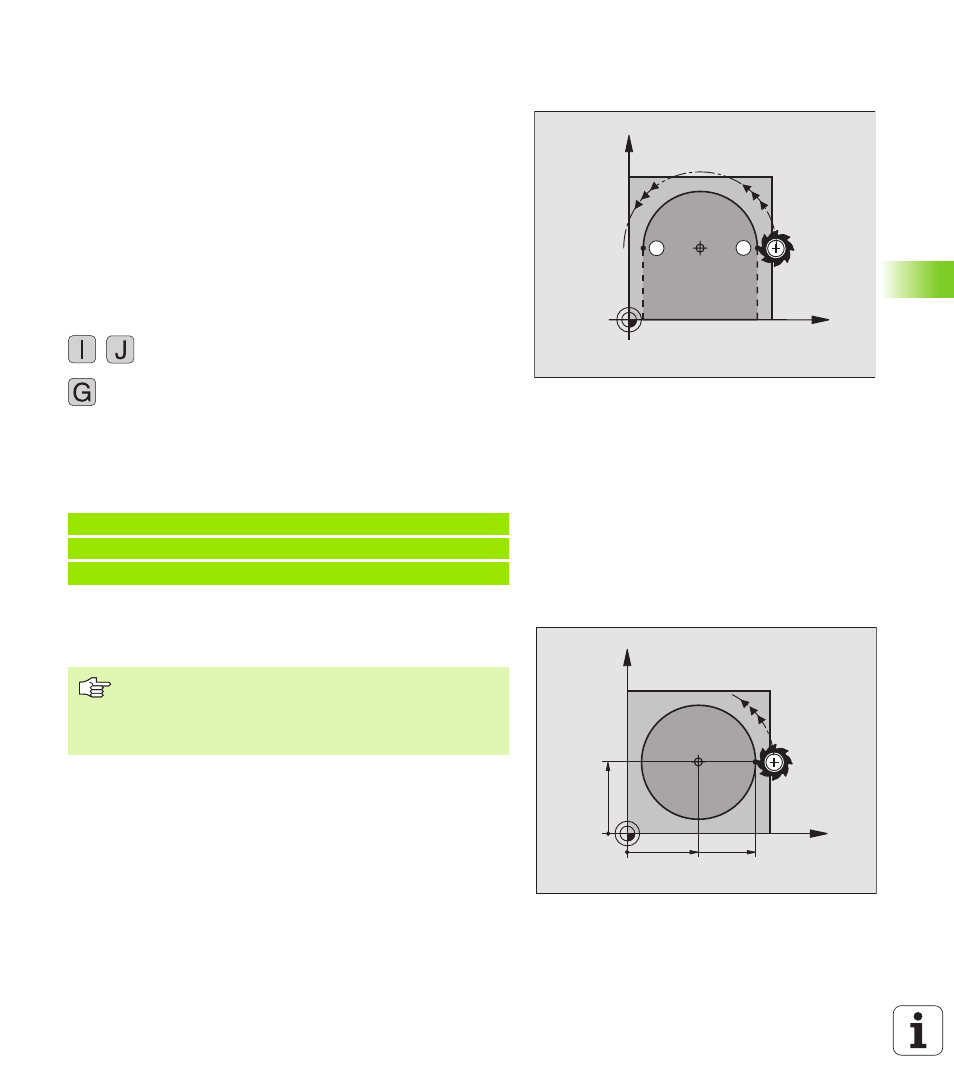

Trayectoria circular G02/G03/G05 alrededor del
punto central del círculo I, J
Antes de programar la trayectoria circular, determinar el punto central
del círculo I, J. La última posición programada de la hta. antes de la
trayectoria circular es el punto de partida de dicha trayectoria.
Sentido
n
En sentido horario: G02
n
En sentido antihorario: G03
n
Sin indicación de la dirección de giro: G05. El TNC realiza el recorrido
por la trayectoria circular con la última dirección de giro programada
Programación
U
U
U
U
Desplazar la hta. sobre el pto. de partida de la trayectoria circular
U
U
U
U
Introducir las coordenadas del punto final del círculo
U
U
U
U
Introducir las coordenadas del punto final del arco del
círculo
Si es preciso:
U
U
U
U
Avance F
U
U
U
U
Función auxiliar M
Ejemplo de frases NC
Círculo completo
Para el punto final se programan las mismas coordenadas que para el
punto de partida.
N50 I+25 J+25 *
N60 G01 G42 X+45 Y+25 F200 M3 *
N70 G03 X+45 Y+25 *
El punto de partida y el punto final deben estar en la
misma trayectoria circular.
Tolerancia de introducción: hasta 0,016 mm (se
selecciona mediante MP7431)
S
E
X
Y
I,J
3
X
Y
25=I
45
25=J
CC
