FRESADO DE CONTORNO (ciclo G58/G59)
Aplicación
El ciclo G58/G59 FRESADO DEL CONTORNO sirve para el acabado
del contorno de la cajera.
Sentido de giro en el fresado del contorno
n En sentido horario: G58
n En sentido antihorario: G59

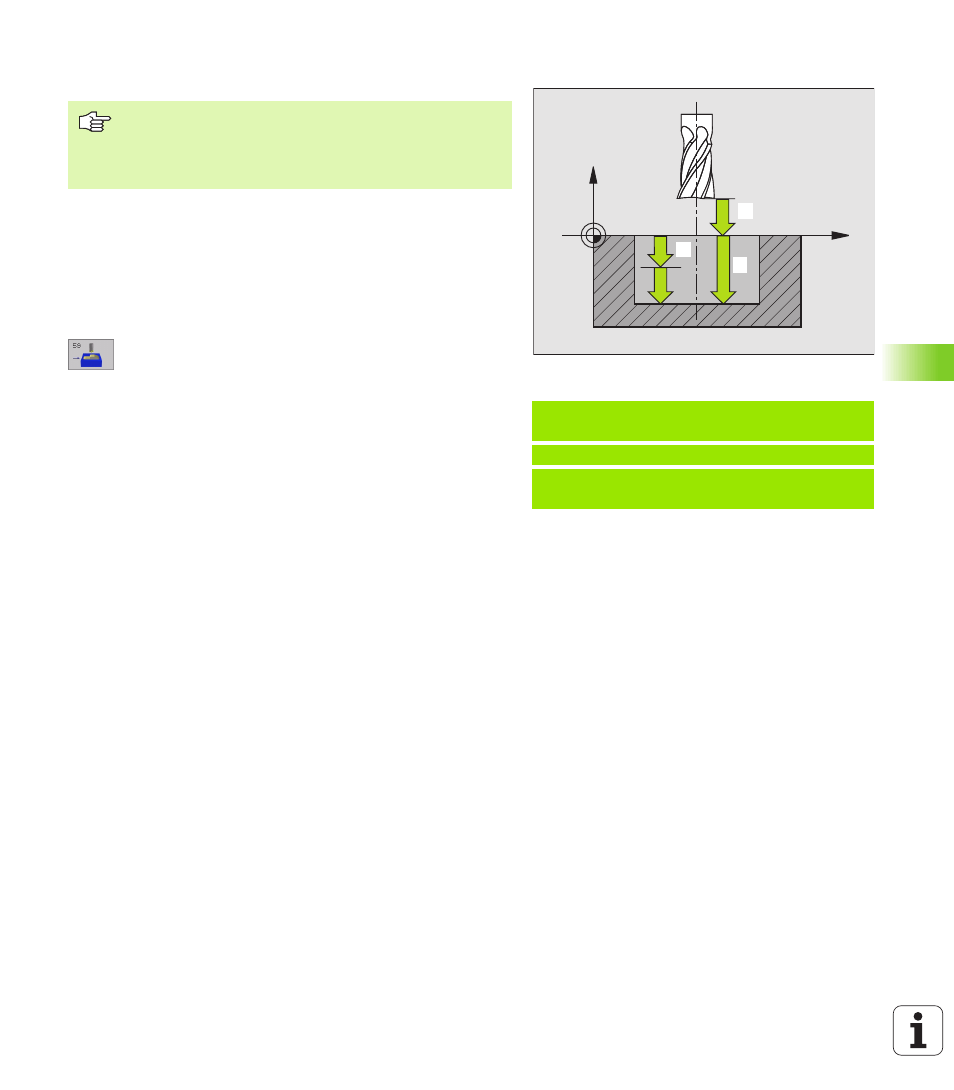

U U U U Distancia de seguridad 1 (incremental): Distancia de
la punta de la herramienta (posición de inicial) –
Superficie de la pieza
U U U U Profundidad de fresado 2 (incremental): Distancia de
la superficie de la pieza– Base de cajeras
U U U U Profundidad de paso 3 (incremental): medida según
la cual la herramienta penetra cada vez más en la
pieza. La profundidad de fresado no tiene porqué ser
múltiplo de la profundidad de paso. El TNC se
desplaza en un sólo paso de mecanizado a la
profundidad total cuando:
n El paso de profundización y la profundidad total son
iguales
n La profundidad de pasada es mayor a la prof. de
fresado
U U U U Avance al profundizar : avance de profundización en
mm/min
U U U U Avance : avance de fresado en mm/min
Ejemplo: Frases NC
N54 G58 P01 2 P02 -15 P03 5 P04 250
P05 500 *
...
N71 G59 P01 2 P02 -15 P03 5 P04 250
P05 500 *
X
Z
1. 1.
1. 2
1. 3
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
