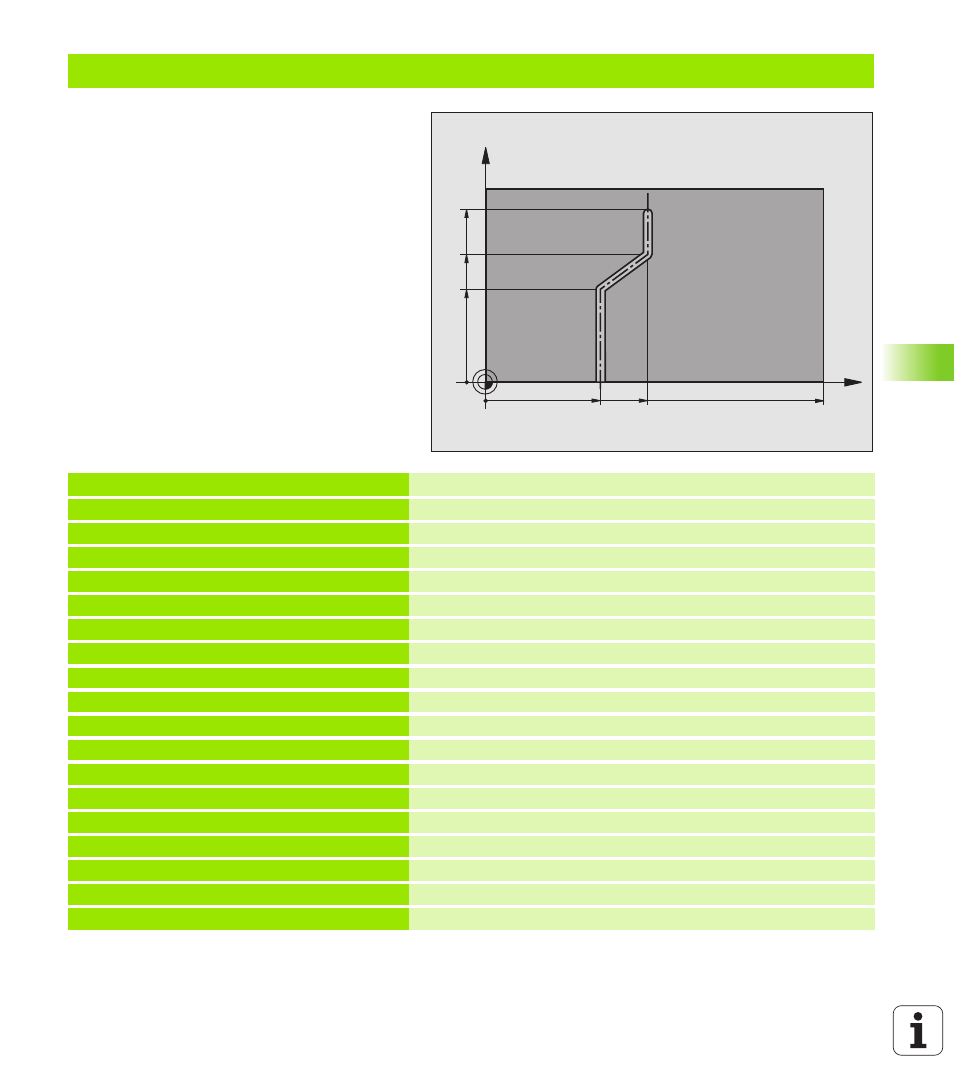

Ejemplo: superficie lateral del cilindro con ciclo G128
Instrucciones:
n Cilindro sujeto en el centro de la mesa
giratoria
n El punto de ref. está en el centro de la mesa
giratoria
n Descripción de la trayectoria de punto medio
en subprograma de contorno
%C28 G71 *
N10 G99 T1 L+0 R+3,5 * Definición de la herramienta
N20 T1 G18 S2000 * Llamada a la hta. , eje de la hta. Y
N30 G00 G40 G90 Y+250 * Retirar la herramienta
N40 G37 P01 1 * Determinar el subprograma del contorno
N50 X+0 * Posicionanar la hta. sobre el centro de la mesa giratoria
N60 G128 SUPERFICIE DEL CILINDRO Determinar los parámetros del mecanizado
Q1=-7 ;PROFUNDIDAD DE FRESADO
Q3=+0 ;SOBREMEDIDA LATERAL
Q6=2 ;DIST. SEGURIDAD
Q10=-4 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=250 ;AVANCE DE FRESADO
Q16=25 ;RADIO
Q17=1 ;TIPO DE ACOTACIÓN
Q20=10 ;ANCHURA DE RANURA
N70 C+0 M3 * Posicionamiento previo de la mesa giratoria
N80 G79 * Llamada al ciclo
N90 G00 G40 Y+250 M2 * Retirar la herramienta, final del programa
C
Z
157
52.5
40
35
60
70
