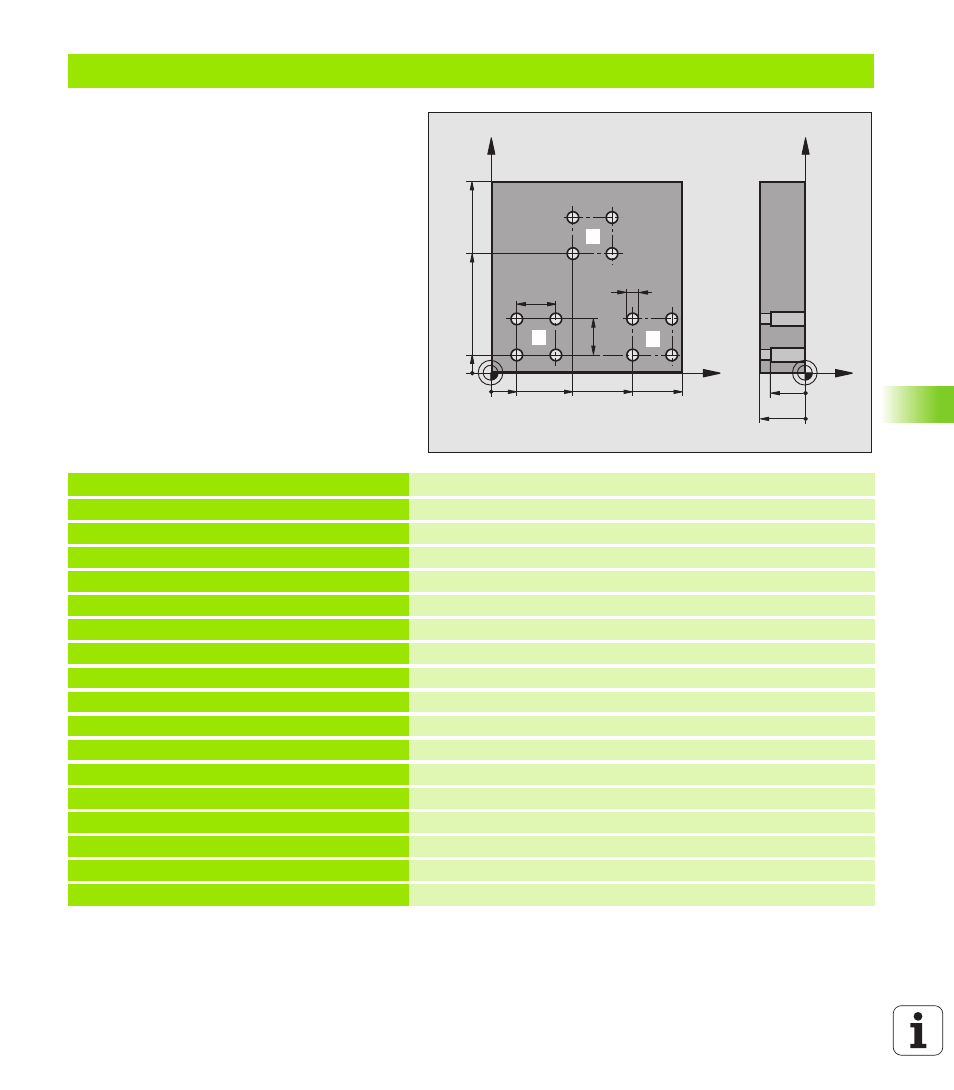

Ejemplo: Grupo de taladros con varias herramientas
Desarrollo del programa
n Programación de los ciclos de mecanizado en el
programa principal
n Llamada a la figura de taladros completa
(subprograma 1)
n Aproximación al grupo de taladros en el
subprograma 1, llamada al grupo de taladros
(subprograma 2)
n Programar sólo una vez el grupo de taladros en
el subprograma 2
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+4 * Definición de la hta. Broca de centraje
N40 G99 T2 L+0 R+3 * Definición de la hta. Taladro
N50 G99 T3 L+0 R+3,5 * Definición de la hta. Escariador
N60 T1 G17 S5000 * Llamada a la hta. Broca de centraje
N70 G00 G40 G90 Z+250 * Retirar la herramienta
N80 G200 TALADRO Definición del ciclo Centraje
Q200=2 ;DIST. DE SEGURIDAD.
Q201=-3 ;PROFUNDIDAD
Q206=250 ;F AJUSTE DE PROFUNDIDAD
Q202=3 ;PROFUNDIDAD DE AJUSTE
Q210=0 ;TIEMPO DE ESPERA ARRIBA
Q203=+0 ;COOR. SUPERF.
Q204=10 ;2. DISTANCIA DE S.
Q211=0.2 ;TIEMPO DE ESPERA ABAJO
N90 L1,0 * Llamada al subprograma 1 para la figura completa de taladros
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1 1
1 2
1 3
