iTNC HEIDENHAIN 530 267
8
.5 C
icl
os
pa
ra
r
e
a
li
z
a
r f
igu
ra
s de
p
un
tos

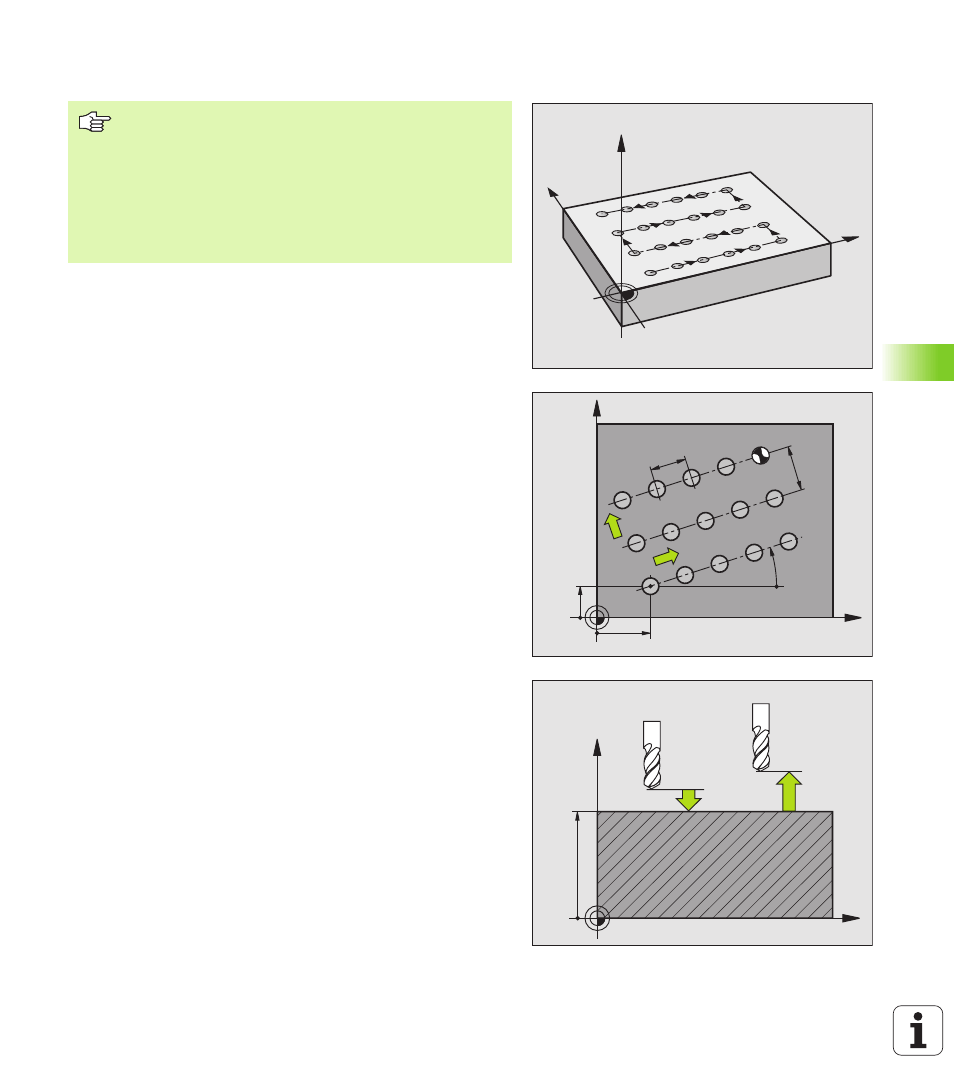

FIGURA DE PUNTOS EN LÍNEAS (ciclo G221)
1 El TNC posiciona la herramienta automáticamente desde la
posición actual al punto inicial del primer mecanizado
Secuencia:
n desplazamiento a la 2ª distancia de seguridad (eje de la hta.)
n Aproximación al punto de partida en el plano de mecanizado
n Desplazamiento a la distancia de seguridad sobre la superficie de
la pieza (eje del cabezal)
2 A partir de esta posición el TNC ejecuta el último ciclo de
mecanizado definido
3 A continuación el TNC posiciona la hta. en la dirección positiva al
eje principal sobre el punto de partida del siguiente mecanizado;
para ello, la hta. se encuentra a la distancia de seguridad (o 2ª
distancia de seguridad)
4 Este proceso (1 a 3) se repite hasta que se han realizado todos los
mecanizados sobre la primera línea; la hta. se encuentra en el
último punto de la primera línea
5 Después el TNC desplaza la hta. al último punto de la segunda línea
y realiza el mecanizado
6 Desde allí el TNC posiciona la hta. en dirección negativa al eje
principal sobre el punto de partida del siguiente mecanizado
7 Este proceso (6) se repite, hasta que se han ejecutado todos los
mecanizados de la segunda línea
8 A continuación el TNC desplaza la hta. sobre el punto de partida de
la siguiente línea
9 En un movimiento de oscilación todas las líneas se mecanizan con
X
Y
Z
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
X
Z
Q200
Q203
Q204
Antes de la programación debe tenerse en cuenta
El ciclo G221 se activa a partir de su definición DEF, es
decir, este ciclo llama automáticamente al último ciclo de
mecanizado definido.
Cuando se combina el ciclo G220 con uno de los ciclos de
mecanizado G200 a G209, G212 a G215 y G262 a G267,
se activan la distancia de seguridad, la superficie de la
pieza y la 2ª distancia de seguridad del ciclo G221.
