432 12 Funciones MOD
12.
13 Intr
odu
ci
r li
mitacion
es del
á
rea d
e desp
lazamien
to
, V
isua
lizar p
u
n
to

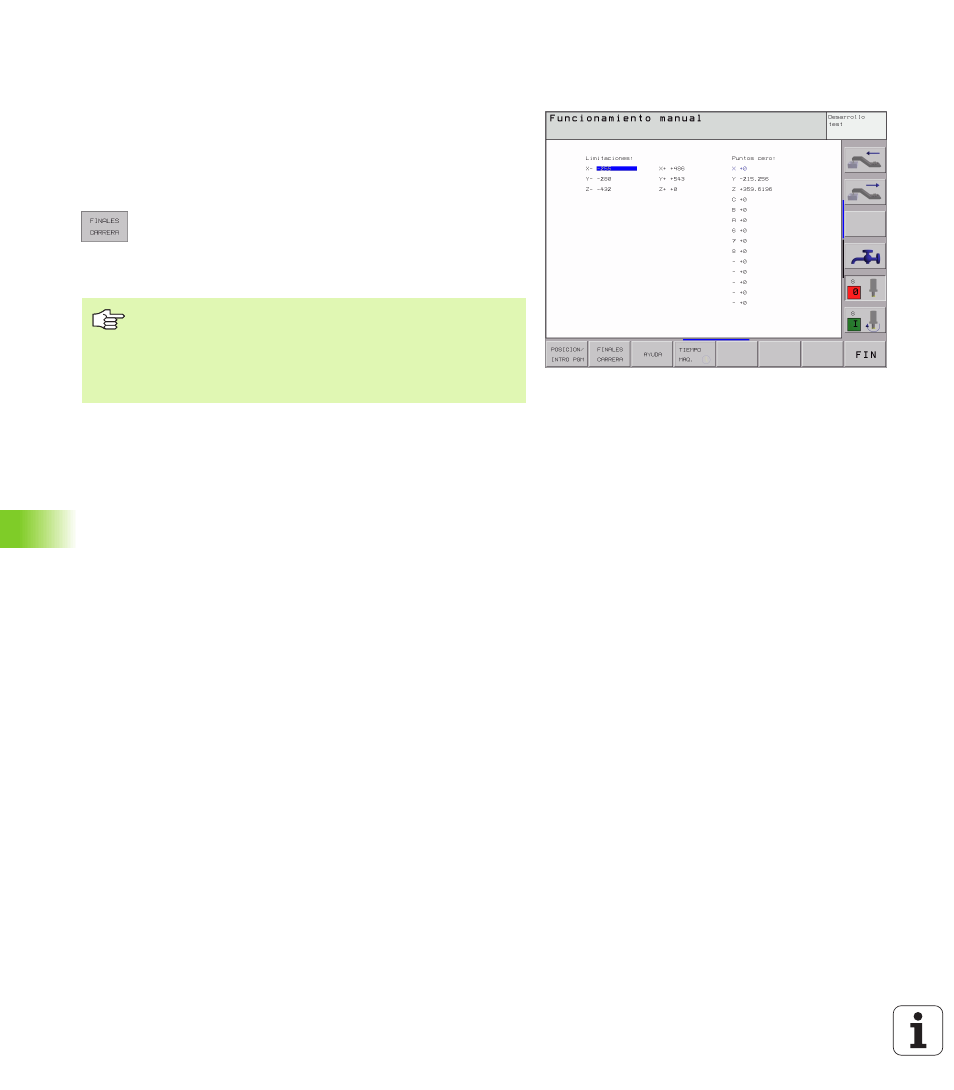

Cálculo e introducción del margen de
desplazamiento máximo
U U U U Seleccionar la visualización de posiciones REF
U U U U Llegada a la posición final positiva y negativa deseada de los ejes X,
Y y Z
U U U U Anotar los valores con su signo
U U U U Seleccionar las funciones MOD: Pulsar la tecla MOD
U U U U Introducir el límite del margen de desplazmaiento:
Pulsar la softkey LIMITACIONES. Introducir los
valores anotados para los ejes como limitaciones
U U U U Cancelar la función MOD: Pulsar la softkey FIN
Visualizar punto cero
Los valores visualizados en la pantalla abajo a la izq. son los puntos de
ref. fijados manualmente referidos al punto cero de la máquina. Dichos
puntos de ref. no pueden ser modificados en el menú de la pantalla.
La corrección de radios de la hta. no se tiene en cuenta en
la limitación del margen de desplazamiento.
Después de sobrepasar los puntos de referencia, se
tienen en cuenta las limitaciones del margen de
desplazamiento y los finales de carrera de software.
