iTNC HEIDENHAIN 530 213
8.3 Ciclos p
ar
a taladr
ado
t
a
ladr
ad
o d
e r
o
sca y fr
esad
o d
e r
o
sca

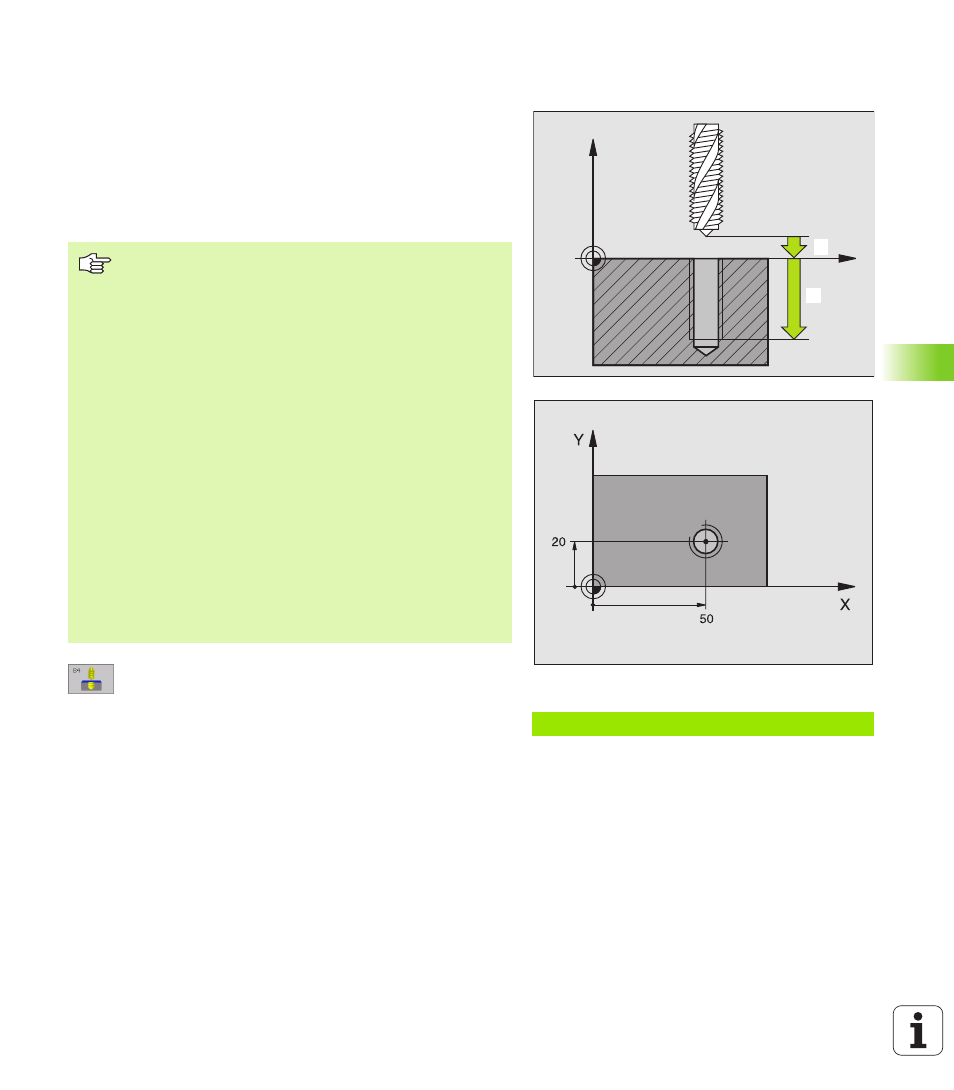

ROSCADO CON MACHO con plato de
compensación (ciclo G84)
1 La hta. se desplaza hasta la profundidad del taladro en una sóla
pasada.
2 Después se invierte la dirección de giro del cabezal y la hta.
retrocede a la posición inicial una vez transcurrido el tiempo de
espera.
3 En la posición inicial se invierte de nuevo la dirección de giro del
cabezal
U U U U Distancia de seguridad 1 (incremental): Distancia de
la punta de la herramienta (posición de partida)–
Superficie de la pieza; Valor aproximado: 4x paso de
roscado
U U U U Profundidad de taladrado 2 (Longitud de roscado,
incremental): distancia de la superficie de la pieza–
Final del roscado
U U U U Tiempo de espera en segundos : Programar un valor
entre 0 y 0,5 segundos eingeben, para evitar un
acuñamiento de la herramienta al retroceder
U U U U Avance F : Velocidad de desplazamiento de la
herramienta durante el roscado
Cálculo del avance: F = S x p
Ejemplo:Frase NC
N13 G84 P01 2 P02 -20 P03 0 P04 100 *
X
Z
1. 1. 1.
2
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
La herramienta debe estar sujeta mediante un sistema de
compensación de longitudes. La compensación de
longitud tiene en cuenta la tolerancia del avance y de las
revoluciones durante el mecanizado.
Mientras se ejecuta el ciclo no está activado el
potenciómetro de override de las revoluciones. El
potenciómetro para el override del avance está limitado
(determinado por el constructor de la máquina, consultar
en el manual de la máquina).
Para el roscado a derechas activar el cabezal con M3, para
el roscado a izquierdas con M4.
F: Avance (mm/min)
S: Revoluciones del cabezal (rpm)
p: Paso de roscado (mm)
