12.5 Conexión Ethernet
Introducción
El TNC está equipado de forma estándar con una tarjeta ethernet para
conectar el control como cliente en su red. El TNC transmite los datos
a través de la tarjeta Ethernet según el protocolo TCP/IP (Transmission
Control Protocol/Internet Protocol) y con ayuda del sistema NFS
(Network File System).
Posibles conexiones
Es posible conectar la tarjeta Ethernet del TNC a su red mediante la
conexión RJ45 (X26,100BaseTX o 10BaseT) a su red. Ambas
conexiones están separadas galvánicamente de la electrónica del
control.
Conexión RJ45 X26 (100BaseTX o 10BaseT)
En la conexión 100BaseTX o 10BaseT se utiliza un cable Twisted Pair,
para conectar el TNC a su red.
La longitud de cable máxima entre el TNC y un empalme
depende de la calidad del cable, del recubrimiento y del
tipo de red (100BaseTX o 10BaseT).

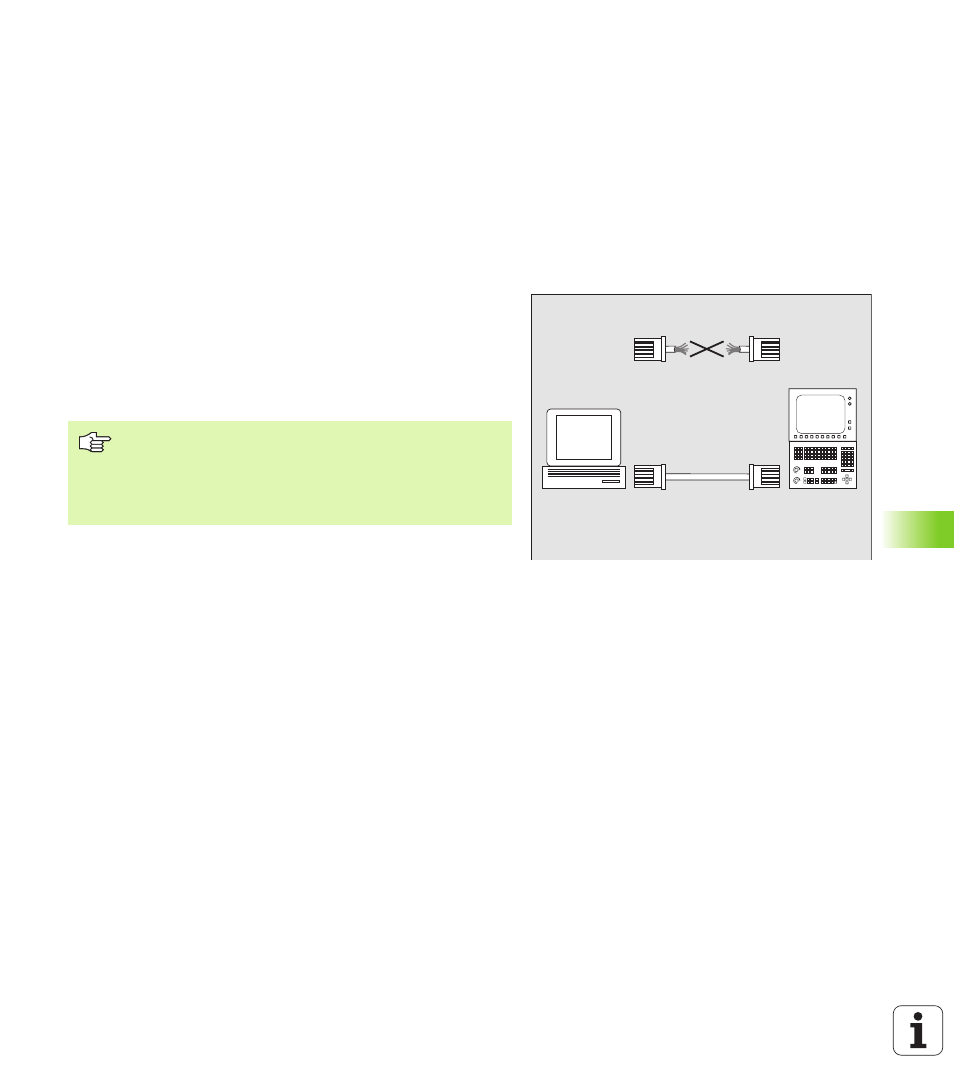

Si se conecta el TNC directamente al PC, debe emplearse
un cable cruzado.
PC
TNC
10BaseT
