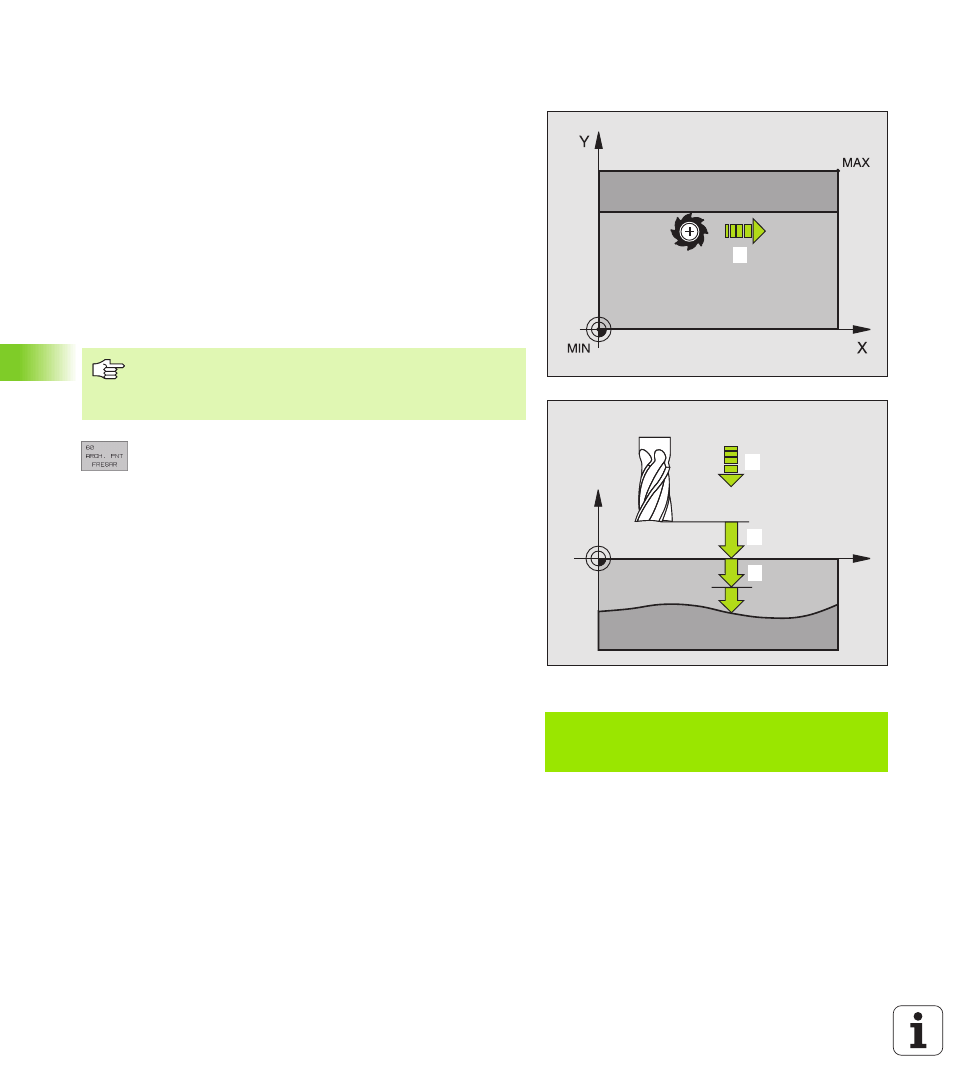

EJECUCIÓN DE DATOS DIGITALIZADOS
(ciclo G60)
1
El TNC posiciona la hta. en marcha rápida a la distancia de
seguridad desde la posición actual en el eje de la hta. hasta el
punto MAX programado en el ciclo
2
A continuación el TNC desplaza la hta. en el plano de mecanizado
en marcha rápida hasta el punto MIN programado en el ciclo
3
Desde allí la herramienta se desplaza con avance de profundización
al primer punto del contorno
4
Después el TNC procesa los puntos memorizados en el fichero con
los datos de digitalización con avance de fresado; si es preciso el
TNC se desplaza a la distancia de seguridad, para sobrepasar las
zonas no mecanizadas
5
Al final el TNC retira la hta. en marcha rápida a la distancia de
seguridad
U
U
U
U
Nombre del fichero con datos 3D
: Introducir nombre
del fichero, en el que están memorizados los datos
digitalizados; si el fichero no se encuentra en el
directorio actual, introducir el camino completo
U
U
U
U
Punto MIN campo
: Punto mínimo (Coordenadas X-, Y- y
Z) de la zona en la que se debe fresar
U
U
U
U
Punto MAX campo
: Punto máximo (Coordenadas X-, Y-
y Z) de la zona, en la que se debe fresar
U
U
U
U
Distancia de seguridad
1
(incremental): Distancia
entre la punta de la herramienta y la superficie de la
pieza durante los movimientos de marcha rápida
U
U
U
U
Profundidad de paso
2
(incremental): Medida a la que
profundiza la herramienta
U
U
U
U
Avance de profundización
3
: Velocidad de
desplazamiento de la herramienta durante la
profundización en mm/min
U
U
U
U
Avance de fresado
4
: Velocidad de desplazamiento de
la herramienta durante el fresado en mm/min
U
U
U
U
Función auxiliar M
: Introducción opcional de una
función auxiliar, p.ej. M13
Ejemplo:Frase NC
N64 G60 P01 BSP.I P01 X+0 P02 Y+0
P03 Z-20 P04 X+100 P05 Y+100 P06 Z+0
P07 2 P08 +5 P09 100 P10 350 M13 *
1.
4
X
Z
1.
1.
1.
3
1.
2
Antes de la programación debe tenerse en cuenta
Con el ciclo G60 es posible procesar los datos 3D en varios
ajustes, creados por un sistema de programación externo.
