238 8 Programación: Ciclos
8.3 Ciclos p
ar
a taladr
ado
t
a
ladr
ad
o d
e r
o
sca y fr
esad
o d
e r
o
sca

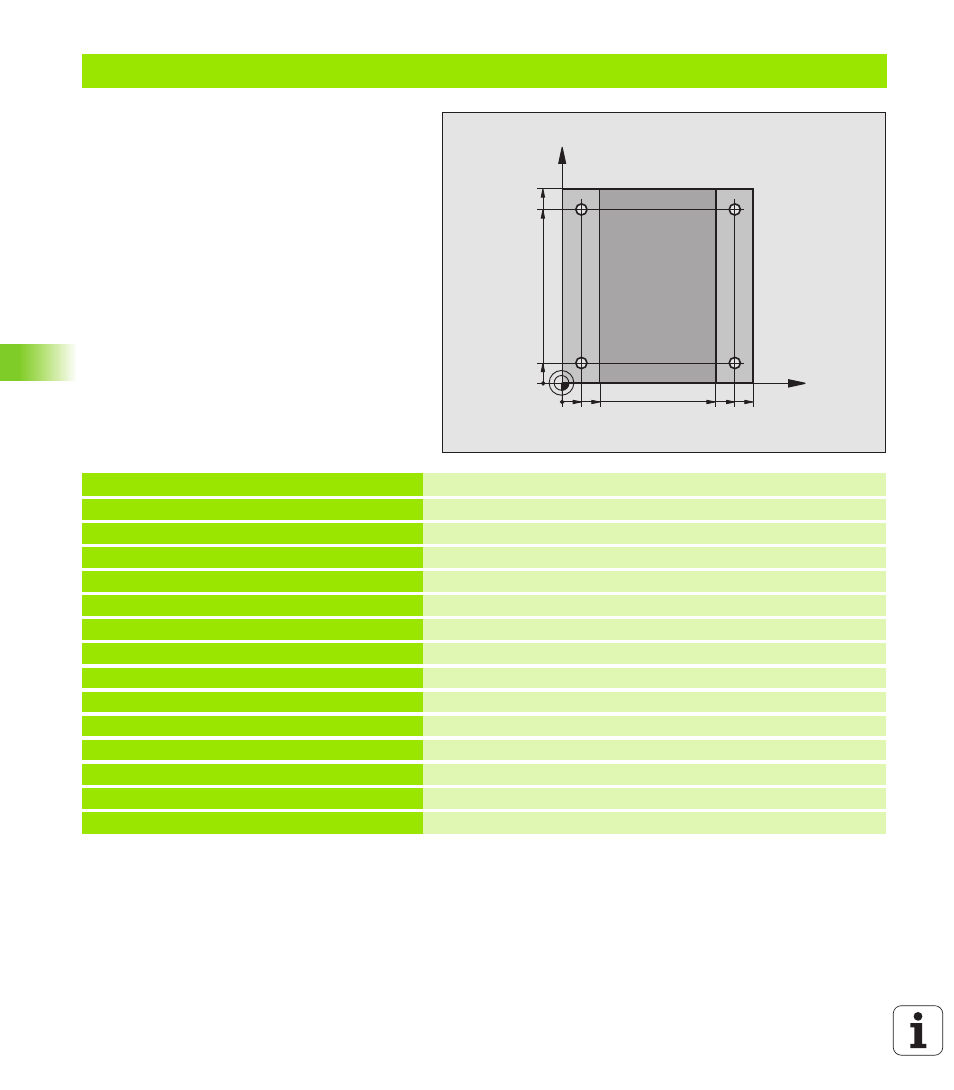

Ejemplo: Ciclos de taladrado
%C200 G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Definición del bloque
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+3 * Definición de la herramienta
N40 T1 G17 S4500 * Llamada a la herramienta
N50 G00 G40 G90 Z+250 * Retirar la herramienta
N60 G200 TALADRAR Definición del ciclo
Q200=2 ;DIST. DE SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=250 ; AJUSTE AL PROFUNDIZAR
Q202=5 ;PROFUNDIDAD DE PASO
Q210=0 ;F.-TIEMPO DE ESPERA
Q203=-10 ;COORD SUPERF.
Q204=20 ;2. DISTANCIA DE SEGURIDAD
Q211=0.2 ;TIEMPO DE ESPERA ABAJO
X
Y
20
10
100
100
10
90
90 80
