282 8 Programación: Ciclos
8.7 Cic
los
SL gr
up
o II

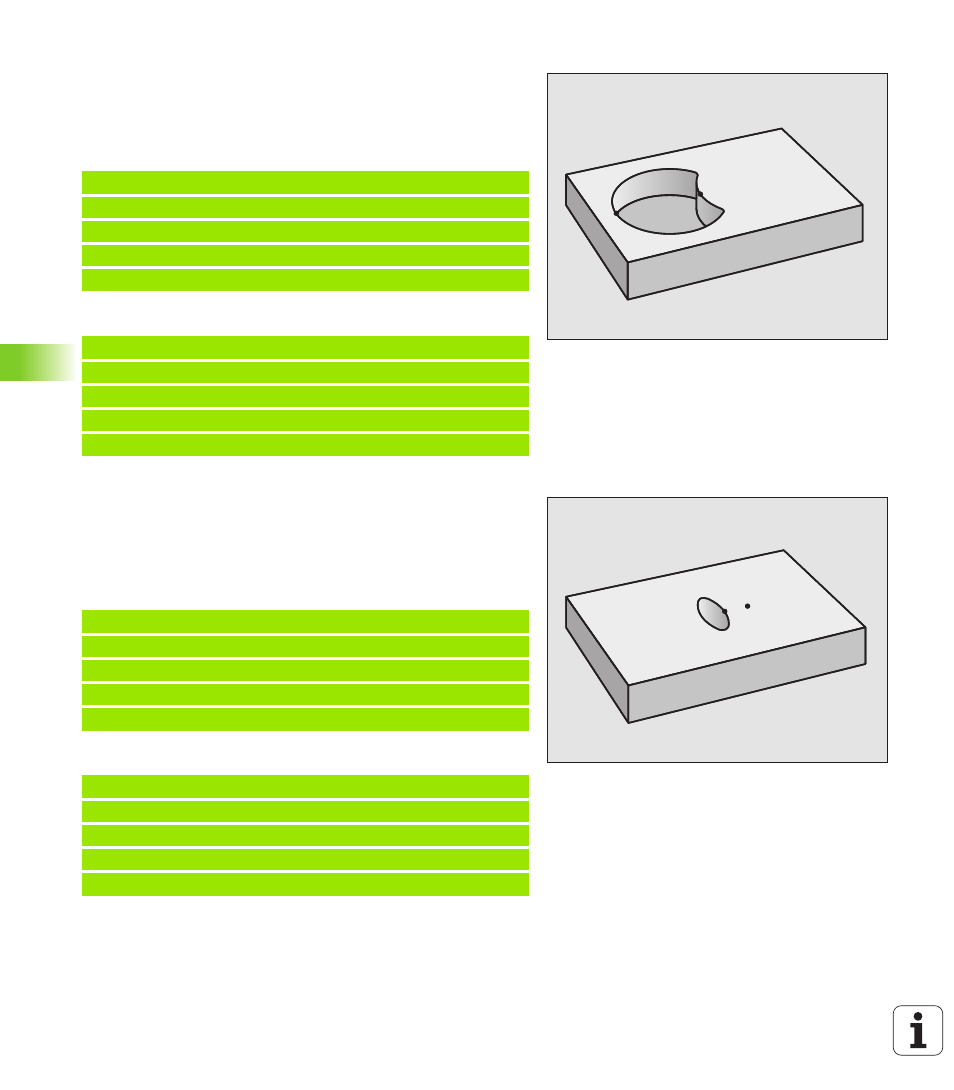

„Resta de “superficies
Se mecanizan la superficie A sin la parte que es común a B:
n
La superficie A debe ser una cajera y la B una isla.
n A tiene que comenzar fuera de B.
Superficie A:
Superficie B:
„Superficie“ común
Se mecaniza la parte común de A y B. (Sencillamente las superficies
no comunes permanecen sin mecanizar.)
n A y B tienen que ser cajeras.
n A debe comenzar dentro de B.
Superficie A:
Superficie B:
A
B
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G41 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
A
B
N510 G98 L1 *
N520 G01 G42 X+60 Y+50 *
N530 I+35 J+50 *
N540 G02 X+60 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
