276 8 Programación: Ciclos
8.6 Cic
los
SL gr
up
o I

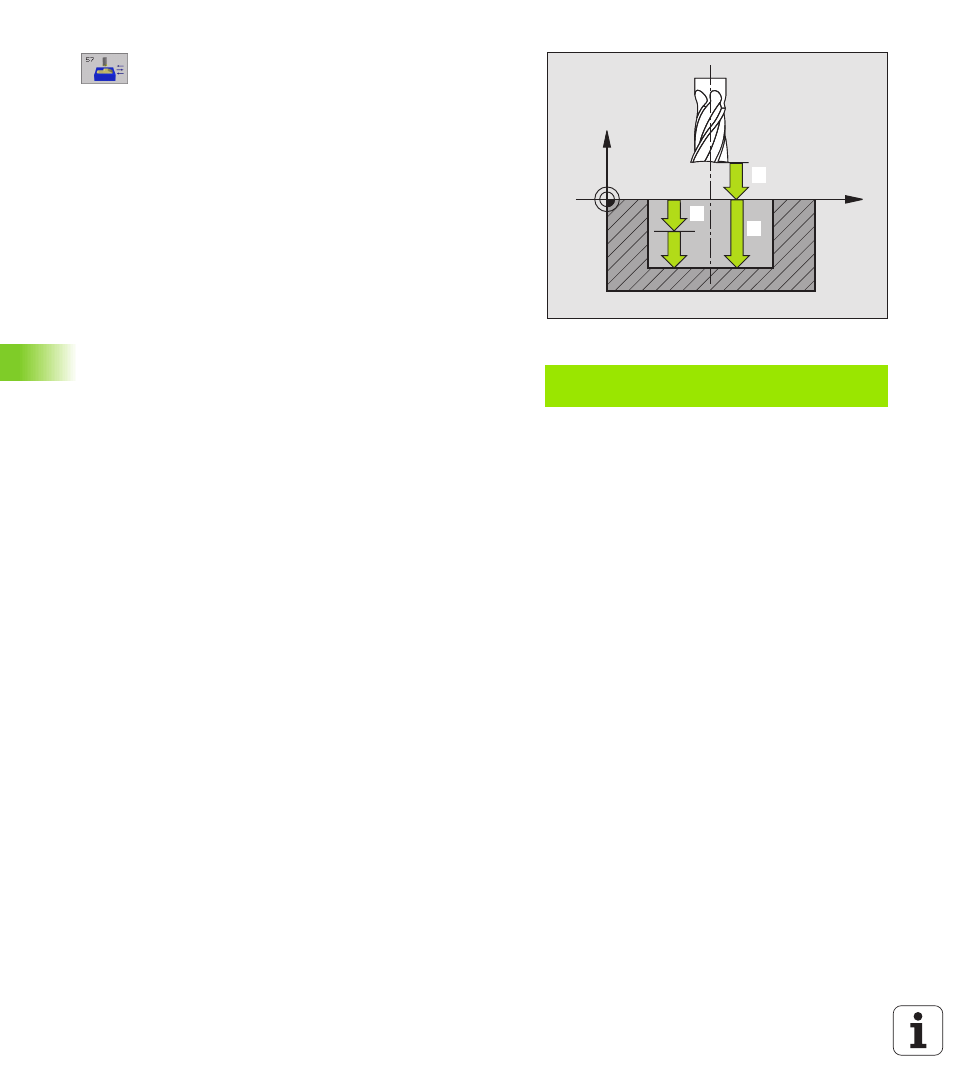

U U U U Distancia de seguridad 1 (incremental): Distancia de
la punta de la herramienta (posición de inicial) –
Superficie de la pieza
U U U U Profundidad de fresado 2 (incremental): Distancia de
la superficie de la pieza– Base de cajeras
U U U U Profundidad de paso 3 (incremental): medida según
la cual la herramienta penetra cada vez más en la
pieza. La profundidad de fresado no tiene porqué ser
múltiplo de la profundidad de paso. El TNC se
desplaza en un sólo paso de mecanizado a la
profundidad total cuando:
n El paso de profundización y la profundidad total son
iguales
n La profundidad de pasada es mayor a la prof. de
fresado
U U U U Avance ajuste al profundizar : Avance de
profundización en mm/min
U U U U Sobremedida de acabado : Medida en el plano de
mecanizado
U U U U Angulo de desbaste: Dirección del desbaste. El ángulo
de desbaste se refiere al eje principal del plano de
mecanizado. Introducir el ángulo de tal forma que se
creen secciones largas
U U U U Avance : avance de fresado en mm/min
Ejemplo:Frase NC
N54 G57 P01 2 P02 -15 P03 5 P04 250
P05 +0,5 P06 +30 P07 500 *
