HEIDENHAIN iTNC 530 117
5.3 Cor
re
cción
de la
her
ramienta

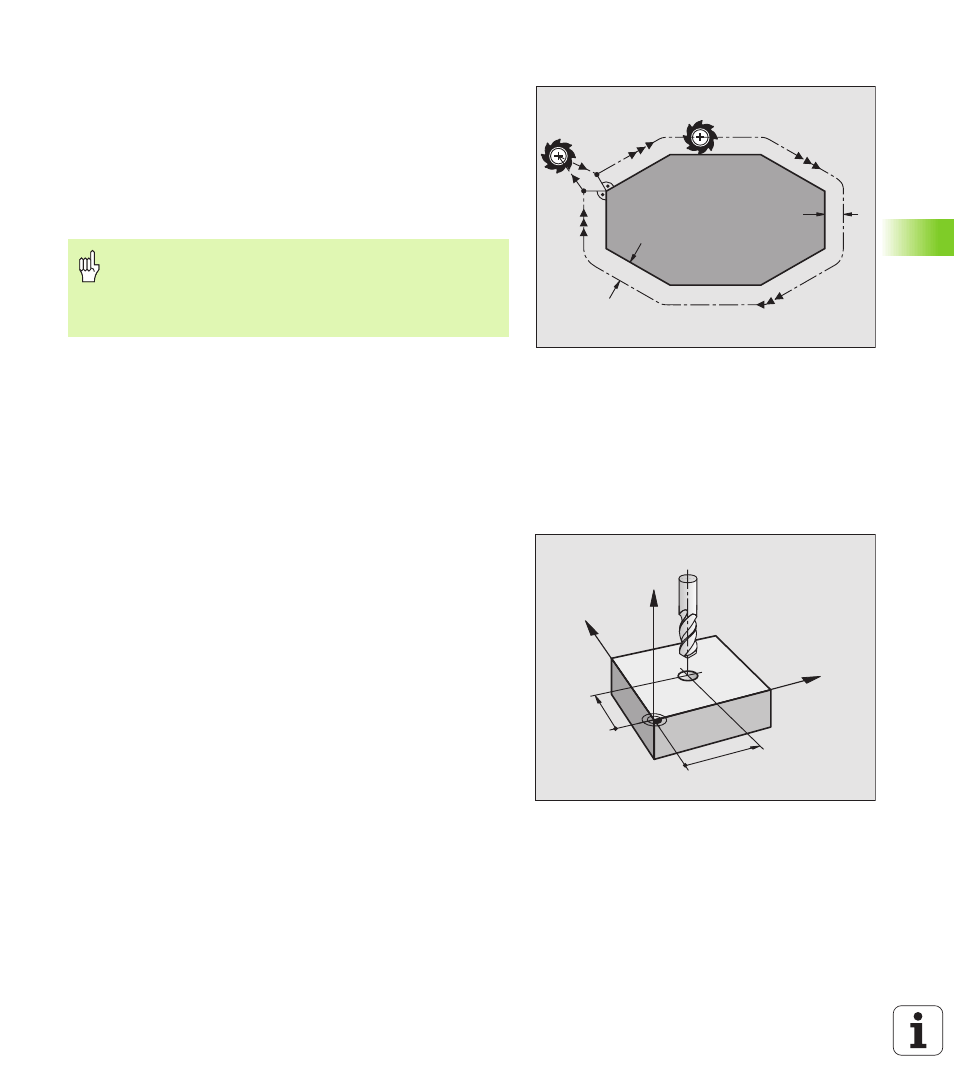

Corrección del radio de la herramienta
La frase del programa para el movimiento de la hta. contiene
n G41 o G42 para una corrección de radio
n
G43 o G44, para una corrección de radio en un movimiento de
desplazamiento paralelo al eje
n
G40 , cuando no se quiere realizar ninguna corrección de radio
La corrección de radio se activa en cuanto se llama a una hta. y se
desplaza en el plano de mecanizado con G41 ó G42.
En la corrección del radio se tienen en cuenta los valores delta tanto
de la frase T como de la tabla de herramientas:
Valor de corrección = R + DR
T
+ DR
TAB
con
Tipos de trayectoria sin corrección de radio: R0
El punto central de la herramienta se desplaza en el plano de
mecanizado sobre la trayectoria programada, o bien sobre las
coordenadas programadas.
Empleo: Taladros, posicionamientos previos
El TNC elimina la corrección de radio cuando:
n
se programa una frase de posicionamiento con G40
n se programa la llamada al programa con %...
n se selecciona un programa nuevo con PGM MGT
R : Radio de la hta. R de la frase G99 o de la tabla de htas.
DR
T
: Sobremedida DR para el radio de la frase T (la
visualización de posiciones no lo tiene en cuenta)
DR
TAB:
Sobremedida DR para el radio de la tabla de htas.
R
R
G40
G41
Y
X
Z
X
Y
