PRETALADRADO (ciclo G56)
Desarrollo del ciclo
Como el ciclo G83 Taladrado en profundidad, véase „Ciclos para
taladrado taladrado de rosca y fresado de rosca”, página 196.
Aplicación
El ciclo G56 PRETALADRADO tiene en cuenta la sobremedida de
acabado en los puntos de profundización. Los puntos de
profundización son además también puntos de partida para el
desbaste.
U U U U Distancia de seguridad 1 (valor incremental):
Distancia del extremo de la hta. (posición de partida)
– a la superficie de la pieza
U U U U Profundidad de taladro 2 (incremental): Distancia de
la superficie de la herramienta – Base del taladro
(punta de la bola del taladro)
U U U U Profundidad de paso 3 (incremental): medida según
la cual la herramienta penetra cada vez más en la
pieza. La profundidad de taladrado no tiene porque
ser múltiplo del paso de profundización. La hta. se
desplaza hasta la profundidad de taladrado en una
sola pasada cuando:
n El paso de profundización y la profundidad total son
iguales
n El paso de profundización es mayor a la prof. de
taladrado
U U U U Avance ajuste al profundizar : avance de taladrado
en mm/min
U U U U Sobremedida de acabado: Sobremedida en el plano de
mecanizado

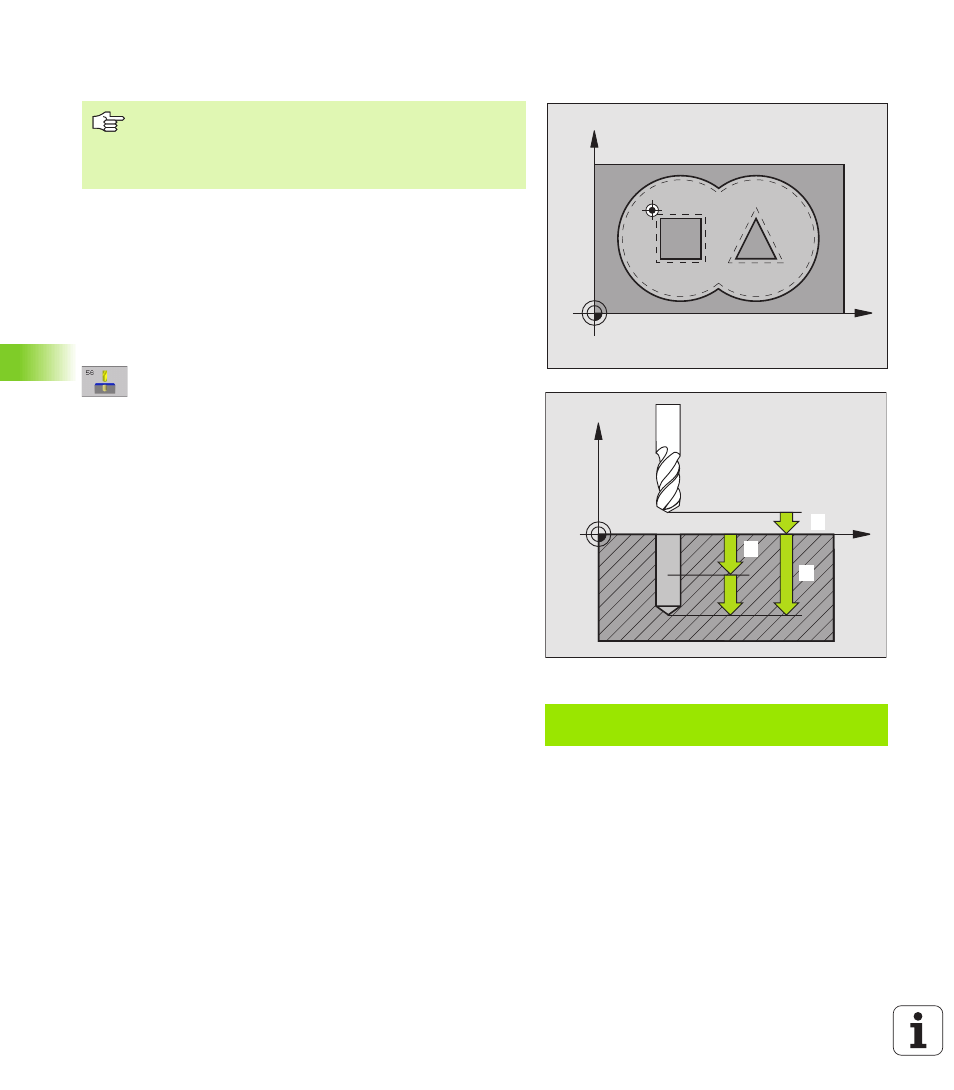

Ejemplo: Frases NC
N54 G56 P01 2 P02 -15 P03 5 P04 250
P05 +0.5 *
X
Y
X
Z
1. 1.
2
3
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
