HEIDENHAIN iTNC 530 125
5.5 T
rabaja
r con
tablas d
e int
erf
ace
Procedimiento para trabajar con el cálculo
automático de revoluciones/avance
1 Si no se ha introducido aún: Introducir el material de la pieza en el
fichero WMAT.TAB
2 Si no se ha introducido aún: Introducir el material de corte de la hta.
en el fichero TMAT.TAB
3 Si no se ha introducido aún: Introducir en la tabla de htas. todos los
datos específicos de la hta. precisos para el cálculo de los datos de
corte:
n Radio de la herramienta
n Número de dientes
n Tipo de hta.
n Material de la cuchilla
n
Tabla con los datos de corte correspondiente a la hta.
4 Si no se ha introducido aún: Indicar los datos de corte en cualquier
tabla de datos de corte (fichero CDT)
5 Modo de funcionamiento Test: Activar la tabla de herramientas de
la cual el TNC debe sacar los datos específicos de la herramienta
(estado S)
6 En el programa NC se determina el material de la pieza mediante
la softkey WMAT
7 En el programa NC: En la frase TOOL CALL cálcular
automáticamente mediante softkey el nº de revoluciones y el
avance
Modificar la estructura de la tabla
Las tablas de datos de corte son para el TNC „tablas de libre
definición“. Se puede modificar la forma de las tablas de libre
definición con el editor de estructuración.
Llamada al editor de estructuración

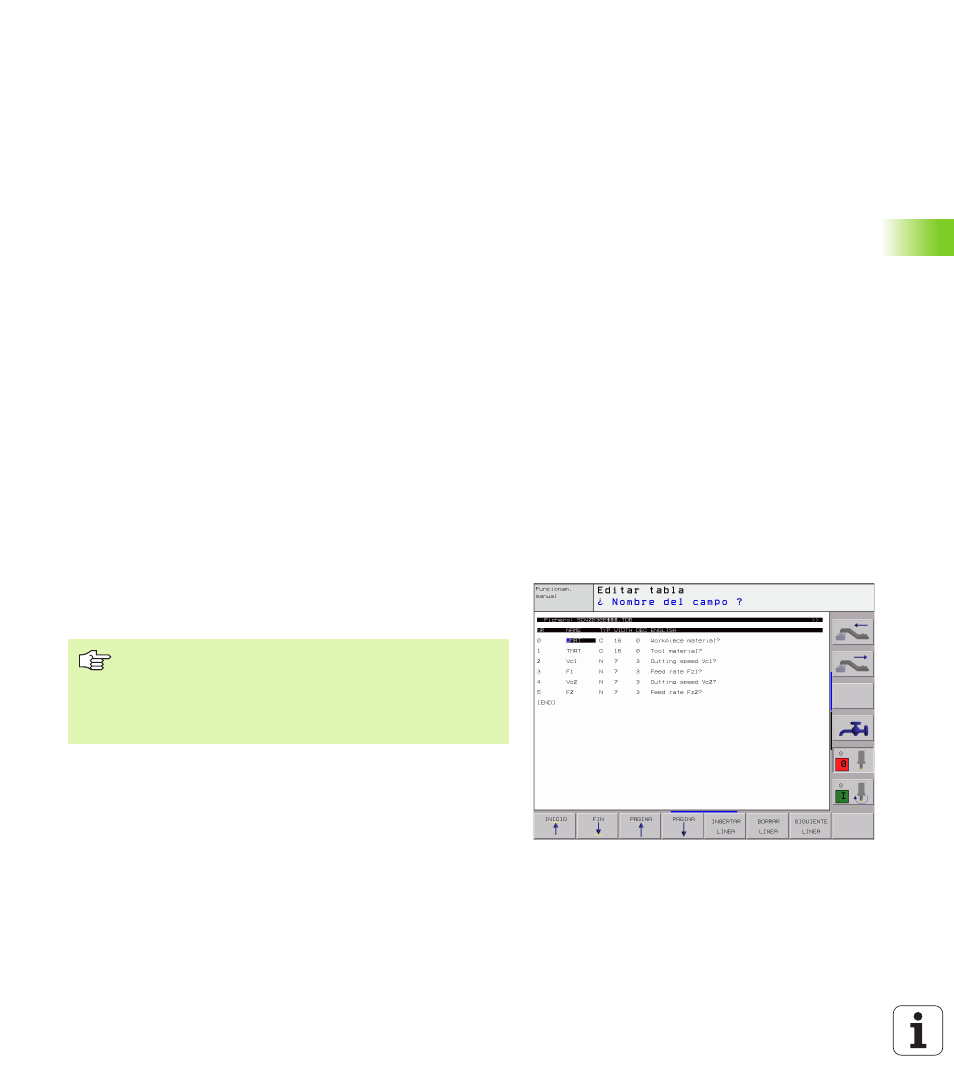

Pulsar la softkey EDITAR FORMATO (2ª carátula de softkeys). El TNC
abre la ventana del editor (véase la fig. de la dcha.), en la cual se
representa la estructura de la tabla „girada en 90°“. Una línea en la
ventana del editor define una columna en la tabla correspondiente.
Véase en la siguiente tabla el significado del comando de
estructuración (registro en la línea superior).
El TNC puede procesar un máximo de 200 signos por línea
y un máximo de 30 columnas.
Cuando en una tabla ya existente se quiere añadir
posteriormente una columna, el TNC no desplaza
automáticamente los valores ya registrados.
