280 8 Programación: Ciclos
8.7 Cic
los
SL gr
up
o II
CONTORNO (ciclo G37)
En el ciclo G37 CONTORNO se enumeran todos los subprogramas que
se superponen para formar un contorno completo.
U U U U Número de label para el contorno : Introducir todos
los números del label de los subprogramas
individuales que se deben superponer en un
contorno. Cada número se confirma con la tecla ENT
y la introducción se finaliza con la tecla END.
Contornos superpuestos
Las cajeras e islas se pueden superponer a un nuevo contorno. De
esta forma una superficie de cajera se puede ampliar mediante una
cajera superpuesta o reducir mediante una isla.
Subprogramas: Cajeras superpuestas

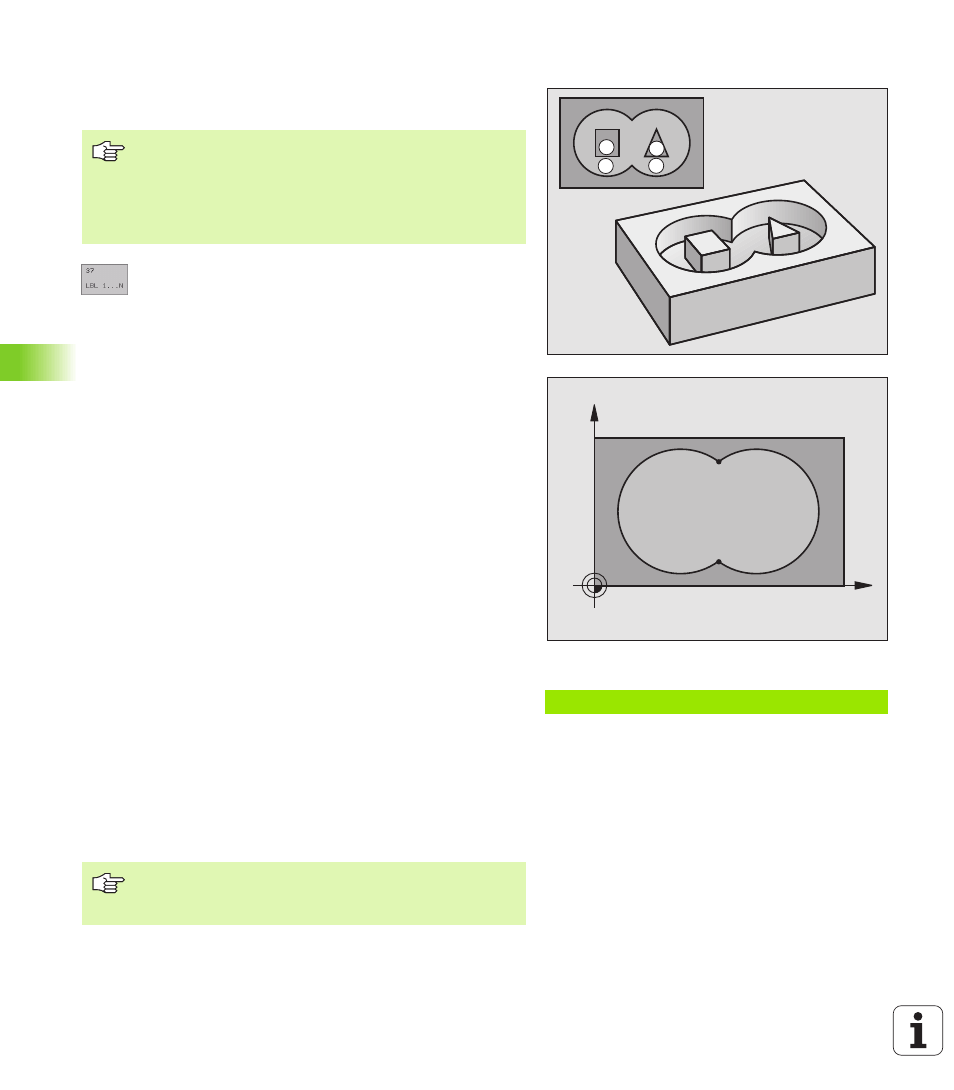

Se superponen las cajeras A y B.
Ejemplo: Frases NC
N120 G37 P01 1 P02 5 P03 7 P04 8 *
A
C D
B
X
Y
A B
S
1
S
2
Antes de la programación debe tenerse en cuenta
El ciclo G37 se activa a partir de su definición en el
programa.
En el ciclo G37 se pueden enumerar un máximo de 12
subprogramas (contornos parciales).
Los siguientes ejemplos de programación son
subprogramas de contornos, llamados en un programa
principal del ciclo G37 CONTORNO.
