218 8 Programación: Ciclos
8.3 Ciclos p
ar
a taladr
ado
t
a
ladr
ad
o d
e r
o
sca y fr
esad
o d
e r
o
sca

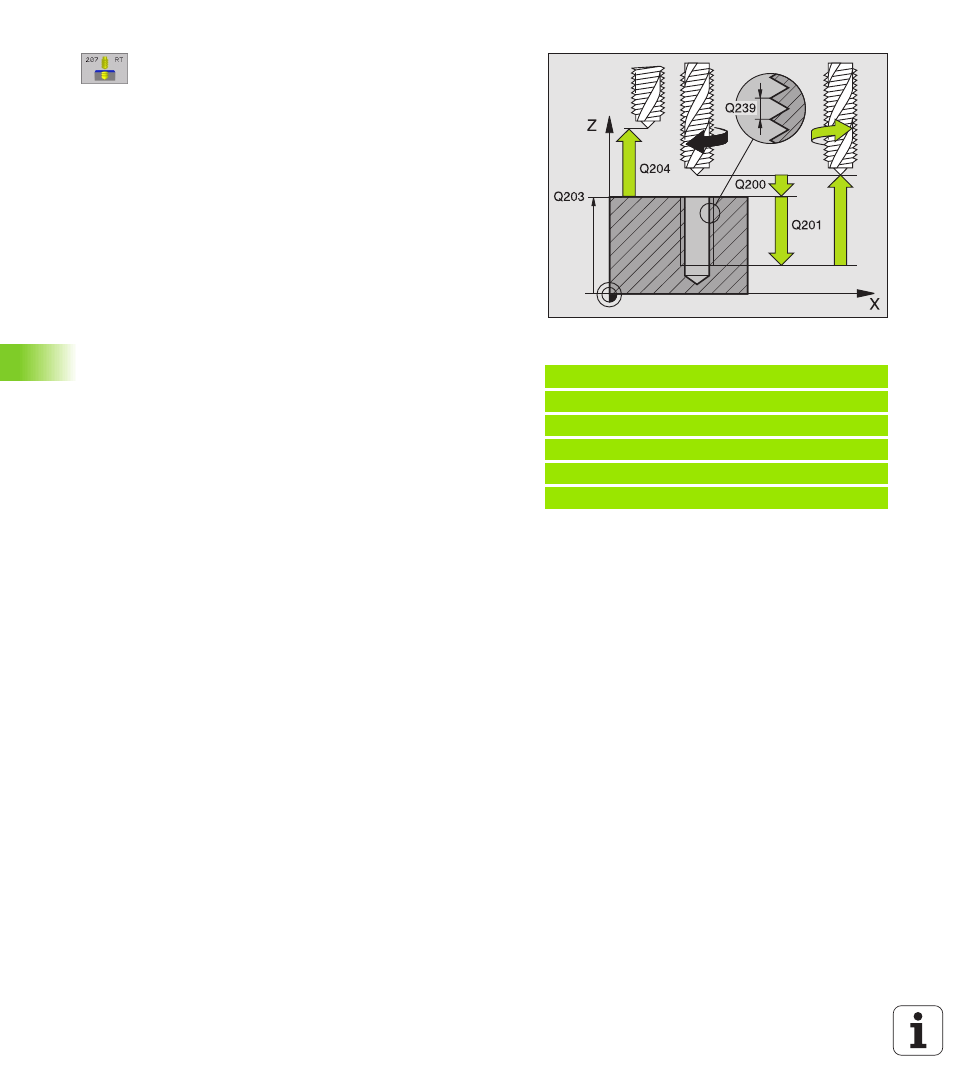

U U U U Distancia de seguridad Q200 (incremental):
Distancia punta de la herramienta (posición de inicio)–
Superficie de la pieza
U U U U Profundidad de taladrado Q201 F(incremental):
distancia superfice de la pieza –Fin de roscado
U U U U Paso de roscado Q239
Paso de la rosca. El signo determina si el roscado es
a derechas o a izquierdas:
+= rosca a derechas
–= rosca a izquierdas
U U U U Coord. de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
U U U U Segunda distancia de seguridad Q204 (valor
incremental): Coordenada del eje de la hta. en la cual
no se produce ninguna colisión entre la hta. y la pieza
Retirar la hta. durante la interrupción del programa
Si se pulsa la tecla de parada externa stop durante el proceso de
roscado el TNC visualiza la softkey RETIRAR LA HERRAMIENTA. Si se
pulsa RETIRAR HTA. MANUALMENTE, la hta. se retira de forma
controlada. Para ello se activa el pulsador de dirección positiva del eje
de la herramienta activado.
Ejemplo: Frases NC
N26 G207
Q200=2 ;DIST. SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q239=+1 ;PASO DE ROSCA
Q203=+25 ;COORD. SUPERFICIE
Q204=50 ;2. DISTANCIA DE SEGURIDAD
