384 10 Programar: Parámetro Q
1
0
.1
0 E
jem
plos
d
e
pr
ogr
am
ació
n

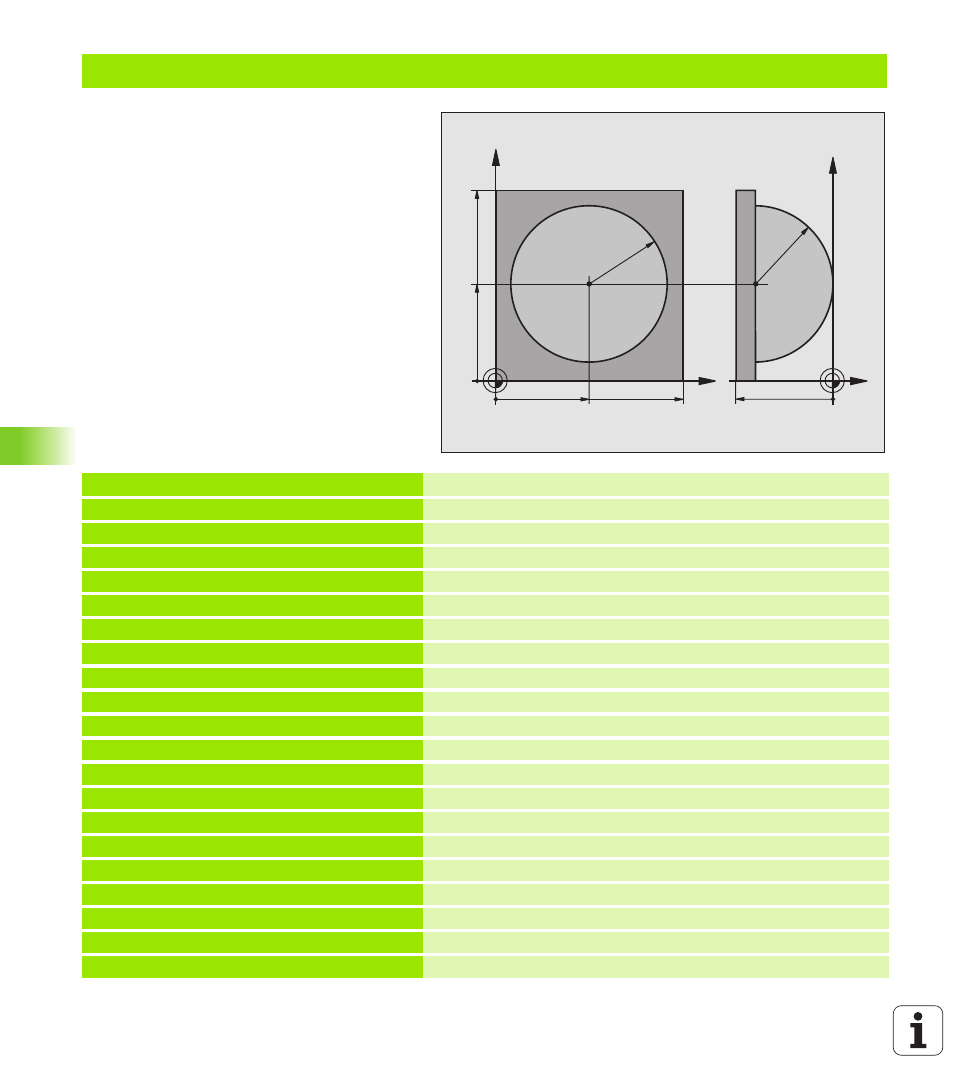

Ejemplo: Esfera convexa con fresa cilíndrica
Desarrollo del programa
n El programa sólo funciona con una fresa
cilíndrica
n El contorno de la esfera se define mediante
muchas rectas pequeñas) plano Z/X, se define
mediante Q14). Cuanto más pequeño sea el
paso angular mejor es el acabado del contorno
n El número de pasos se determina mediante el
paso angular en el plano (mediante Q18)
n La esfera se fresa en pasos 3D de abajo hacia
arriba
n El radio de la herramienta se corrige
automáticamente
%ESFERA G71 *
N10 D00 Q1 P01 +50 * Centro eje X
N20 D00 Q2 P01 +50 * Centro eje Y
N30 D00 Q4 P01 +90 * Angulo inicial en el espacio (plano Z/X)
N40 D00 Q5 P01 +0 * Angulo final en el espacio (plano Z/X)
N50 D00 Q14 P01 +5 * Paso angular en el espacio
N60 D00 Q6 P01 +45 * Radio de la esfera
N70 D00 Q8 P01 +0 * Angulo inicial en la posición de giro en el plano X/Y
N80 D00 Q9 P01 +360 * Angulo final en la posición de giro en el plano X/Y
N90 D00 Q18 P01 +10 * Paso angular en el plano X/Y para desbaste
N100 D00 Q10 P01 +5 * Sobremedida del radio de la esfera para el desbaste
N110 D00 Q11 P01 +2 * Distancia de seguridad para posicionamiento previo en el eje de hta.
N120 D00 Q12 P01 +350 * Avance de fresado
N130 G30 G17 X+0 Y+0 Z-50 * Definición del bloque
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+7,5 * Definición de la herramienta
N160 T1 G17 S4000 * Llamada a la herramienta
N170 G00 G40 G90 Z+250 * Retirar la herramienta
N180 L10,0 * Llamada al mecanizado
N190 D00 Q10 P01 +0 * Anular la sobremedida
N200 D00 Q18 P01 +5 * Paso angular en el plano X/Y para el acabado
X
Y
50 100
100
Z
Y
-50
R45
50
R45
