iTNC HEIDENHAIN 530 281
8.7 Cic
los
SL gr
up
o II
El TNC calcula los puntos de intersección S1 y S2, de forma que no hay
que programarlos.
Las cajeras se han programado como círculos completos.
Subprograma 1: Cajera A
Subprograma 2: Cajera B
„Superficies“ sumadas

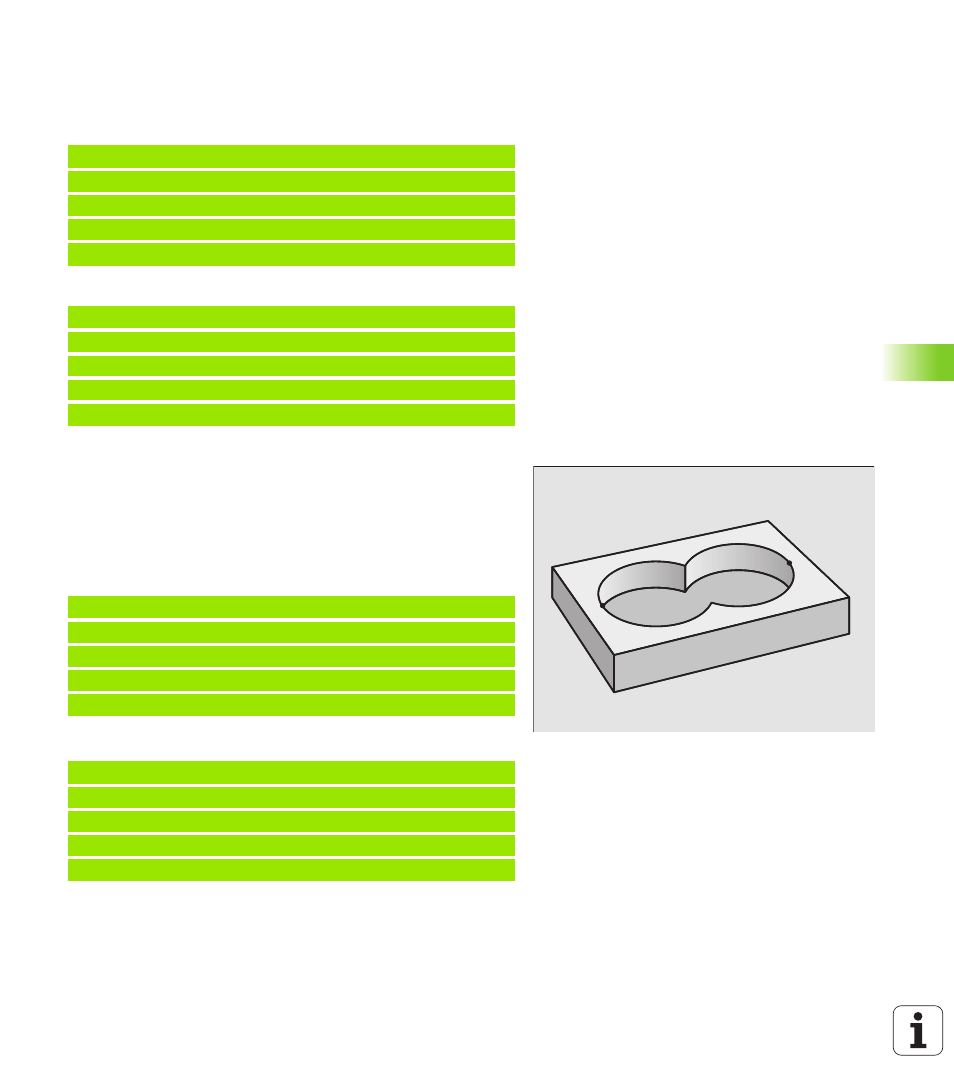

Se mecanizan las dos superficies parciales A y B incluida la superficie
común:
n
Las superficies A y B tienen que ser cajeras
n La primera cajera (en el ciclo G37) debe empezar en el exterior de la
segunda.
Superficie A:
Superficie B:
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
A
B
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
