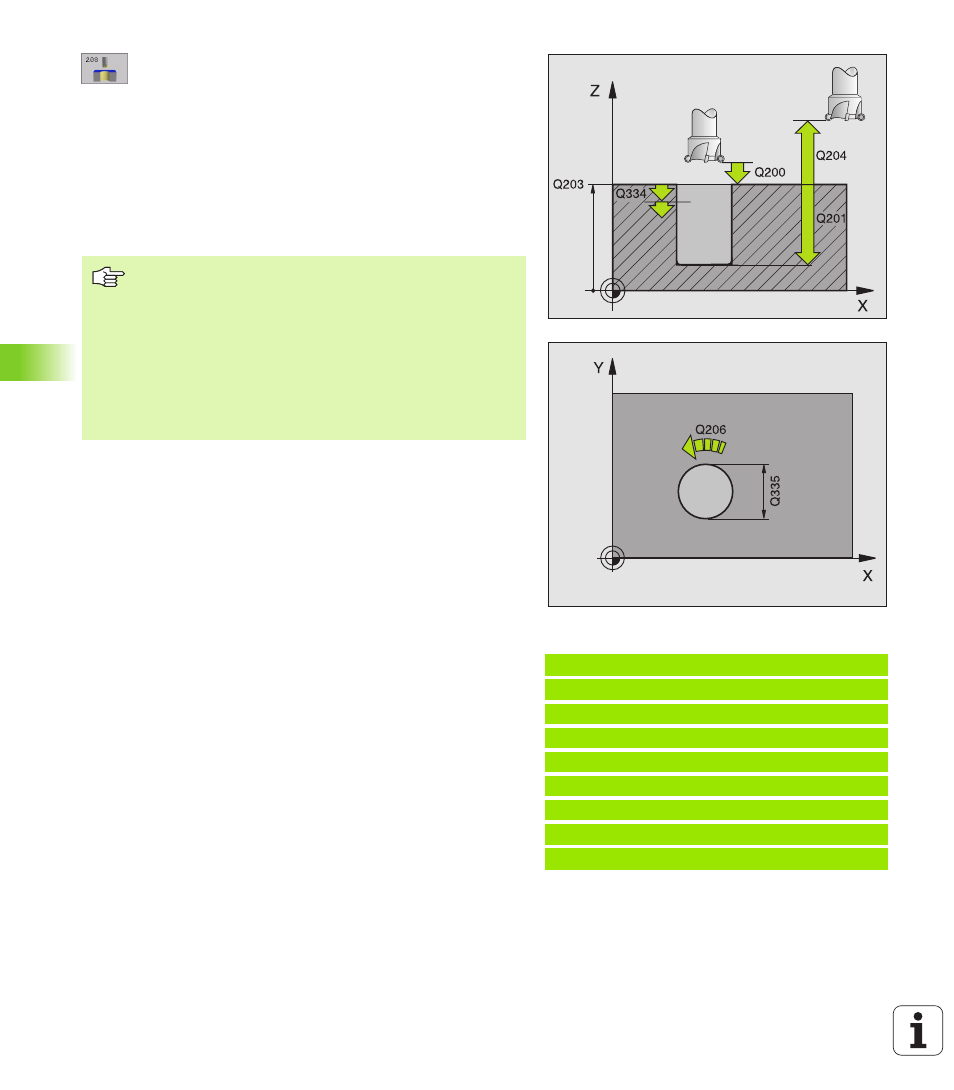

U U U U Distancia de seguridad Q200 (incremental):
distancia del extremo inferior de la pieza– Superficie
de la herramienta
U U U U Profundidad Q201 (incremental): Distancia de la
superficie de la pieza– Base del taladrado
U U U U Avance del ajuste de profundidad Q206: Velocidad
de desplazamiento de la herramienta durante el
taladrado helicoidal. en mm/min
U U U U Paso de la hélice Q334 (incremental): medida a la
cual profundiza la herramienta a cada hélice (360°)
U U U U Coord. de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
U U U U Segunda distancia de seguridad Q204 (valor
incremental): Coordenada del eje de la hta. en la cual
no se produce ninguna colisión entre la hta. y la pieza
U U U U Diámetro nominal Q335 (absoluto): diámetro de
taladro. Si se programa el diámetro nominal igual al
diámetro de la hta., el TNC taladra directamente hasta
la profundidad programada sin interpolación
helicoidal.
U U U U Diámetro pretaladrado Q342 (valor absoluto): Si se
programa en Q342 un valor mayor a 0, el TNC ya no
realiza ninguna comprobación relativa a las
proporciones del diámetro nominal y el de la hta. De
esta forma se pueden fresar taladros, cuyo diámetro
sea mayor al doble del diámetro de la hta.
Ejemplo: Frases NC
N120 G208 FRESADO DE TALADRO
Q200=2 ;DIST. DE SEGURIDAD
Q201=-80 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q334=1.5 ;PROFUNDIDAD DE PASO
Q203=+100 ;COOR. SUPERFICIE
Q204=50 ;2. DIST. SEGURIDAD
Q335=25 ;DIÁMETRO NOMINAL
Q342=0 ;DIÁMETRO PREINDICADO
Cuando la aproximación es demasiado grande debe
prestarse atención a que no se dañen la herramienta o la
pieza.
Para evitar programar pasos de profundización demasiado
grandes, se introduce en la tabla de htas. en la columna
ANGLE
el máximo ángulo de profundización posible de la
hta., véase „Datos de la herramienta”, página 103.
Entonces el TNC calcula automáticamente el máximo
paso de profundización posible y modifica, si es preciso, el
valor programado.
