HEIDENHAIN TNC iTNC 530 139
6.4 T
ipo
s d
e
tr
a
y
ect
o
ri
a – Co
or
d
e
nad
a
s car
te
sian
as

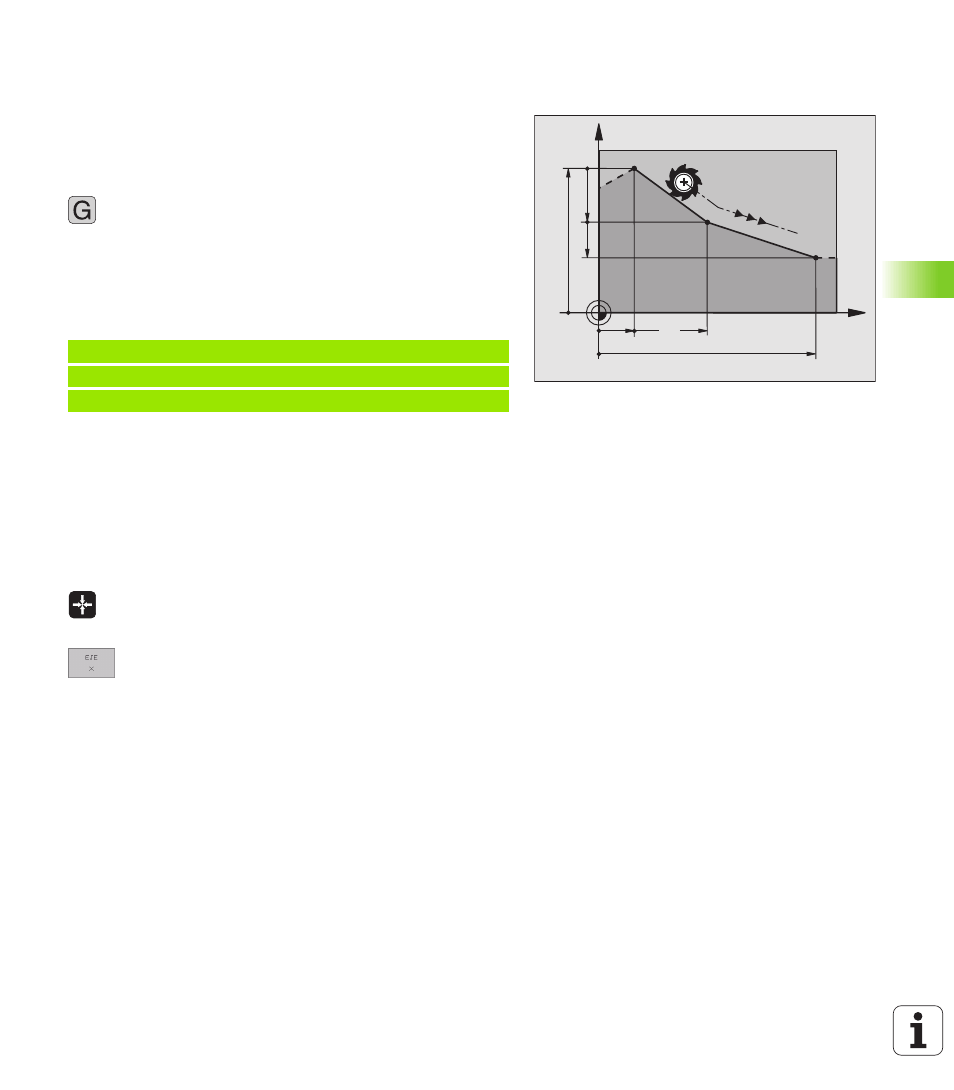

Recta en marcha rápida G00
Recta con avance G01 F. . .
El TNC desplaza la herramienta sobre una recta desde su posición
actual hasta el punto final de la misma. El punto de partida es el punto
final de la frase anterior.
Programación
U U U U Coordenadas del punto final de la recta
Si es preciso:
U U U U Corrección de radio G40/G41/G42
U U U U Avance F
U U U U Función auxiliar M
Ejemplo de frases NC
Aceptar la posición real
Con la función aceptar la posición real es posible aceptar cualquier
posición del eje en una frase:
U U U U Desplazar la herramienta en el modo de funcionamiento manual a la
posición que se quiere aceptar
U U U U Cambiar la visualización de la pantalla a Memorizar/Editar programa
U U U U Seleccionar la frase del programa en la cual se quiere aceptar una
posición del eje
U U U U Seleccionar función aceptar posición real: el TNC
visualiza las posiciones de los ejes en la función de
softkey.
U U U U Seleccionar ejes, p.ej. X: el TNC escribe la posición
actual del eje seleccionado en el campo de entrada
activo
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
X
Y
60
15
40
10
10
20
1
