iTNC HEIDENHAIN 530 241
8.3 Ciclos p
ar
a taladr
ado
t
a
ladr
ad
o d
e r
o
sca y fr
esad
o d
e r
o
sca

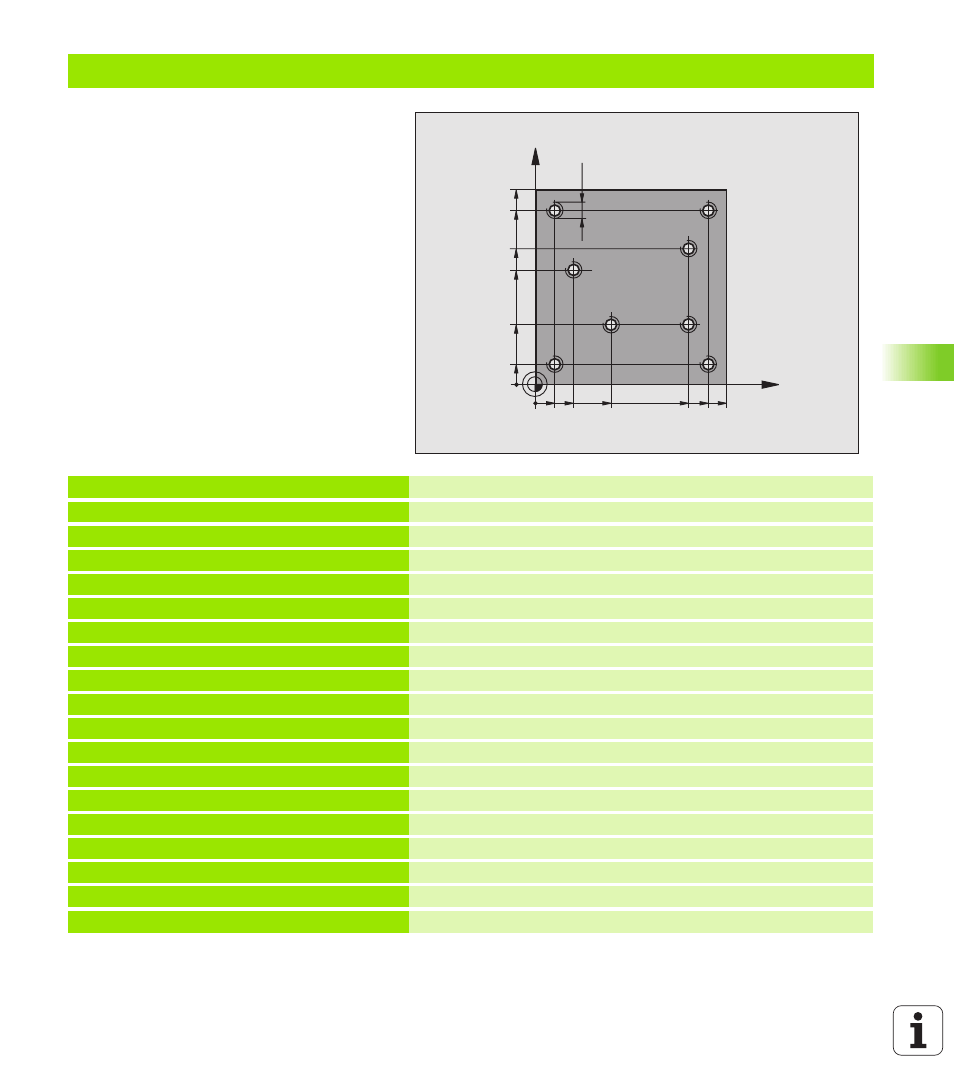

Ejemplo: ciclos de taladrado con la tabla de puntos
Las coordenadas del taladro están memorizadas
en la tabla de puntos TAB1.PNT y el TNC las
llama con G79 PAT.
Los radios de la herramienta se seleccionan de
tal forma que se pueden ver todos los pasos de
trabajo en la gráfica de comprobación.
Desarrollo del programa
n
Centraje
n
Taladrado
n Roscado
%1 G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Definición del bloque
N20 G31 X+100 Y+100 Z+0 *
N30 G99 1 L+0 R+4 * Definición de la hta. de centraje
N40 G99 2 L+0 R+2.4 * Definición de la hta. Taladro
N50 G99 3 L+0 R+3 * Definición de la herramienta Macho de roscar
N60 T1 G17 S5000 * Llamada a la hta. de centraje
N70 G01 G40 Z+10 F5000 * Desplazar la hta. a la altura de seguridad (programar un valor para F,
el TNC posiciona después de cada ciclo a la altura de seguridad)
N80 %:PAT: "TAB1" * Determinar la tabla de puntos
N90 G200 TALADRAR Definición del ciclo Centraje
Q200=2 ;DIST. DE SEGURIDAD
Q201=-2 ;PROFUNDIDAD
Q206=150 ;F AVANCE AL PROFUNDIZAR
Q202=2 ;PROFUNDIDAD DE PASO
Q210=0 ;TIEMPO ESPERA ARRIBA
Q203=+0 ;COORD. SUPERF. Introducir obligatoriamente 0, con tabla de puntos
Q204=0 ;2. DISTANCIA S. Introducir obligatoriamente 0, con tabla de puntos
Q211=0.2 ;TIEMPO DE ESPERA ABAJO
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
