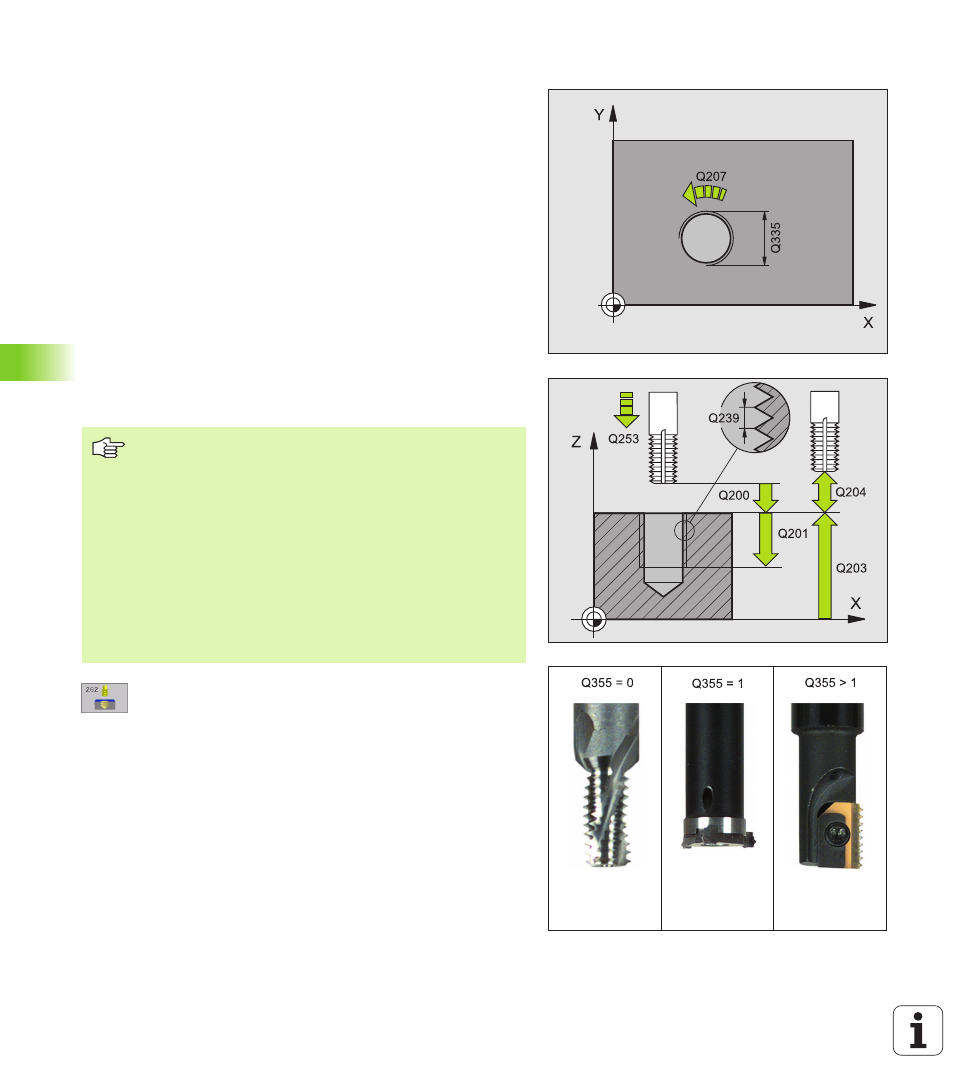

FRESADO DE ROSCA (ciclo G262)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida a
la distancia de seguridad programada sobre la superficie de la pieza
2 La hta. se desplaza con el avance programado posicionamiento
previo sobre el plano de partida, que se obtiene del signo del paso
de roscado, del tipo de fresado y del número de pasos para repasar
3 A continuación la hta. se desplaza tangencialmente en un
movimiento helicoidal al diámetro de la rosca En este caso antes
del movimiento de aproximación helicoidal se efectúa un
movimiento de compensación del eje de la herramienta, para
empezar con la trayectoria de roscado en el plano inicial
programado
4 Dependiendo del parámetro para el repaso, la hta. fresa la rosca en
un movimiento helicoidal, con varios o con un movimiento
contínuo
5 Después la hta. sale tangencialmente desde el contorno al punto
de partida en el plano de mecanizado
6 Al final del ciclo el TNC desplaza la hta. en marcha rápida a la
distancia de seguridad o – si se ha programado – a la 2ª distancia
de seguridad
U U U U Diámetro nominal Q335: Diámetro de nominal de la
rosca
U U U U Paso de rosca Q239: Paso de rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+= rosca a derechas
– = rosca a izquierdas
U U U U Profundidad de roscado Q201 (incremental):
Distancia entre la superficie de la pieza y la base de
roscado
U U U U Repasar Q355: Número de pasos de roscado a los que
se desplaza la herramienta, ver figura abajo a la
derecha
0 = una hélice a 360° en la profundidad de roscado
1 = hélice contínua en toda la longitud de la rosca
>1 = varias trayectorias helicoidales con aproximación
y salida, entre las cuales el TNC desplaza la hta. según
el valor de Q355 por el paso
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
El signo del parámetro profundidad de roscado determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
El movimiento de aproximación al diámetro nominal de la
rosca tiene lugar en un semicírculo a partir del centro. Si el
diámetro de la herramienta es 4 veces el paso de rosca
menor al diámetro nominal de la rosca, se lleva a cabo un
preposicionamiento lateral.
