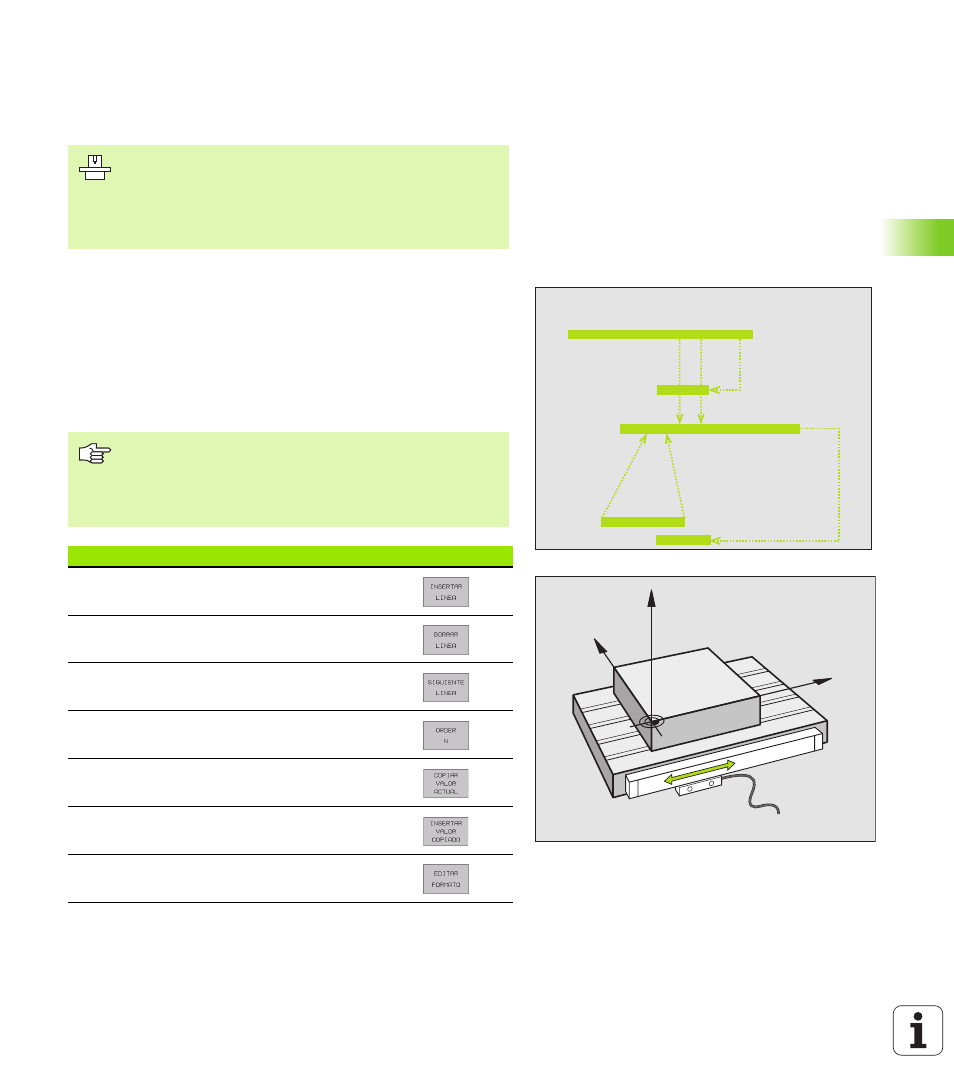

5.5 Trabajar con tablas de interface
Indicación
Posibles aplicaciones
Mediante las tablas de datos de corte, en las cuales se determina
cualquier combinación del material de la pieza y de la hta., el TNC
puede calcular de la velocidad media V
C
y el avance del diente f
Z
, las
revoluciones S del cabezal y el avance F en la trayectoria. Para poder
realizar el cálculo, hay que determinar en el programa el material de la
pieza y en una tabla de herramientas las distintas características
específicas de la herramienta.
El constructor de la máquina prepara el TNC para trabajar
con tablas de datos de corte.
Si es preciso que su máquina no disponga de todos los
ciclos y funciones que se describen aquí. Rogamos
consulten el manual de su máquina.
Antes de que el TNC calcule los datos de corte
automáticamente, deberá estar activada la tabla de
herramientas en el funcionamiento Test del programa
(estado S), de forma que el TNC pueda obtener los datos
específicos de la herramienta.
Funciones de edición p. tablas de datos de corte
Softkey
Añadir una línea
Borrar una línea
Seleccionar el principio de la sig. línea
Buscar una tabla
Copiar el campo marcado (2ª carátula de softkeys)
Añadir el campo copiado (2ª carátula de softkeys)
Editar el formato de tablas (2ª carátula de softkeys)
DATEI: TOOL.T
MM
T
R
CUT.
TYP
TMAT
CDT
0
...
...
...
...
...
1
...
...
...
...
...
2
+5
4
MILL
HSS
PRO1
3
...
...
...
...
...
4
...
...
...
...
...
%TR25 G71
N10 G30 G17 X+0 Y+0 Z-20
N20 G31 G90 X+100 Y+100 Z+0
N30 WMAT "ST65"
N40 ...
N70 T2 G17 S1273 F305
DATEI: PRO1.CDT
NR WMAT TMAT
Vc1
F1
0
...
...
...
...
1
...
...
...
...
2
ST65
HSS
40
0.06
3
...
...
...
...
4
...
...
...
...
Y
X
Z
