104 5 Programación: Herramientas
5.2
D
a
to
s de la
her
ramienta
Determinar la longitud L con un aparato de ajuste
El valor calculado se introduce directamente en la definición de la hta.
G99
o en la tabla de htas.
Radio R de la herramienta
Introducir directamente el radio R de la herramienta.

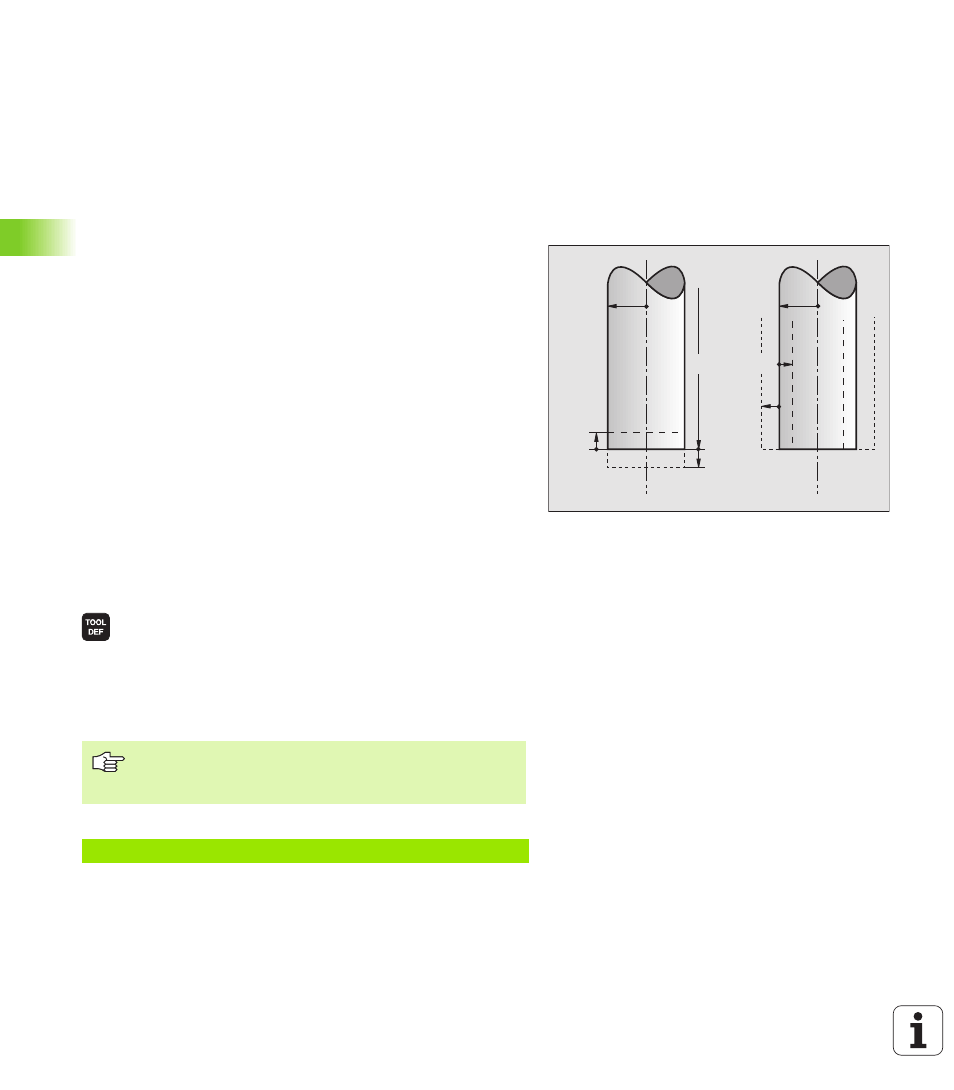

Valores delta para longitudes y radios
Los valores delta indican desviaciones de la longitud y del radio de las
herramientas .
Un valor delta positivo indica una sobremedida (DL, DR>0). En un
mecanizado con sobremedida se indica el valor para la sobremedida
en la programación de la llamada a la hta. con una T.
Un valor delta negativo indica un decremento (DL, DR<0). En las tablas
de herramientas se introduce el decremento para el desgaste de la
hta.
Los valores delta se indican como valores numéricos, en una frase T
se admite también un parámetro Q como valor.
Campo de introducción: los valores delta se encuentran como máximo
entre ±99,999 mm.
Introducción de los datos de la hta. en el pgm
El número, la longitud y el radio para una herramienta determinada se
fija en el programa de mecanizado una vez en una frase G99:
U U U U Para seleccionar la definición de la herramienta se pulsa la tecla
TOOL DEF
U U U U Número de herramienta : Marcar claramente una
herramienta con el número de herramienta
U U U U Longitud de la herramienta : Valor de corrección
para la longitud
U U U U Radio de la herramienta : Valor de corrección para el
radio
Ejemplo de frase NC:
DR<0
DR>0
DL<0
R
DL>0
L
R
Durante el diálogo es posible introducir el valor para la
longitud del radio directamente en el campo de diálogo:
pulsar la softkey del eje deseada.
N40 G99 T5 L+10 R+5 *
