HEIDENHAIN TNC iTNC 530 151
6.5 T
ipo
s d
e
tr
a
y
ect
o
ri
a – Co
or
d
e
nad
a
s
pola
re
s
6.5 Tipos de trayectoria –
Coordenadas polares
Resumen de las funciones en coordenadas
polares
Con las coordenadas polares se fija una posición mediante un ángulo
H
y una distancia R a un polo definido con anterioridad I, J (véase
„Determinación del polo y del eje de referencia angular”, página 38).
Las coordenadas polares se utilizan preferentemente para:
n
Posiciones sobre arcos de círculo
n Planos de la pieza con indicaciones angulares, p.ej. círculos de
taladros

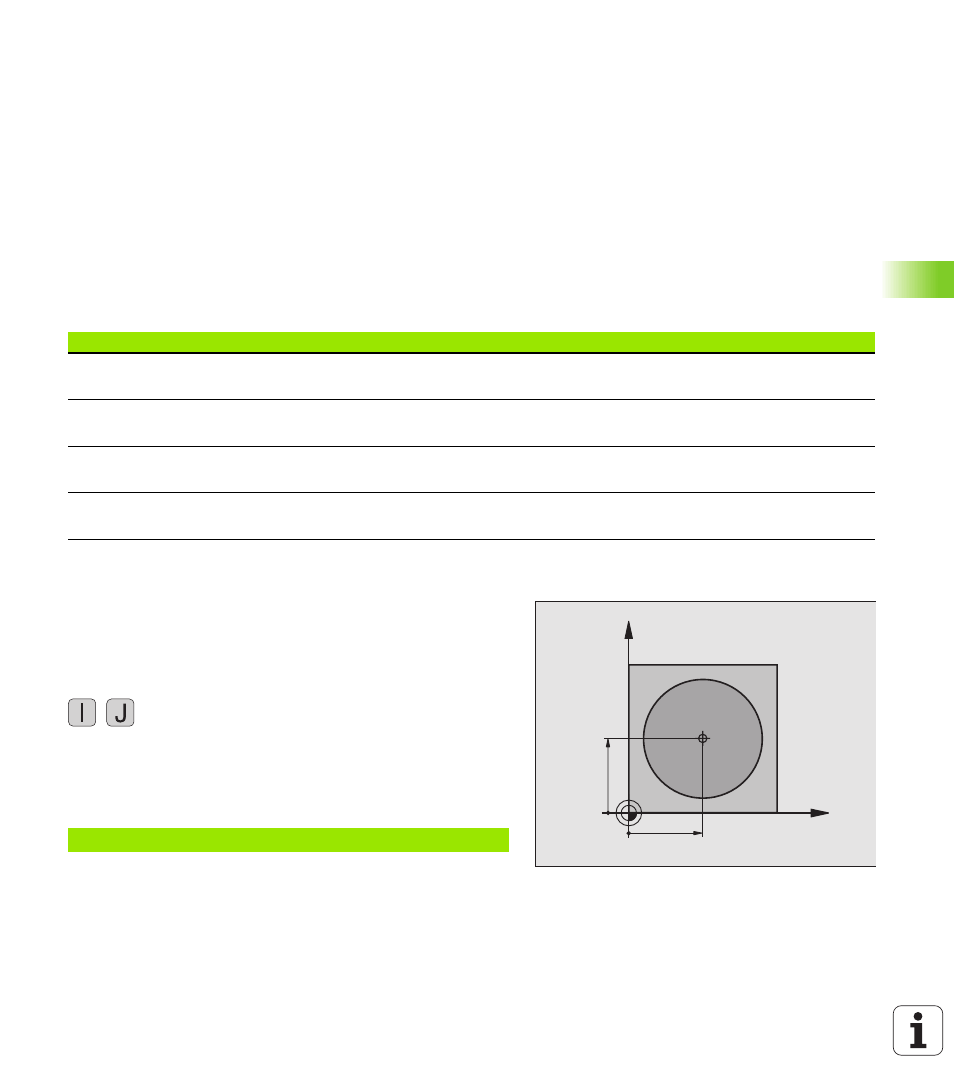

Origen de coordenadas polares: Polo I, J
El polo I, J se puede determinar en cualquier posición del programa de
mecanizado, antes de indicar las posiciones en coordenadas polares.
Para determinar el polo se procede igual que para programar el punto
central del círculo.
Programación
U U U U Introducir el polo en coordenadas cartesianas o
para aceptar la última posición programada: Introducir
G29
. Determinar el polo antes de programar las
coordenadas polares. El polo se programa sólo en
coordenadas cartesianas. El polo permanece activado
hasta que se determina un nuevo polo.
Ejemplo de frases NC
Movimiento de la hta. Función Introducciones precisas
Recta en avance
Recta en marcha rápida G10
G11 Radio polar, ángulo polar del pto. final de la recta
Trayectoria circular en sentido horario
Trayectoria circular en sentido antihorario G12
G13 Angulo en polares del punto final del círculo
Trayectoria circular correspondiente con la dirección
de giro activa G15 Angulo en polares del punto final del círculo
Trayectoria circular con unión tangencial al elemento
de contorno anterior G16 Radio polar, ángulo polar del punto final del círculo
N120 I+45 J+45 *
X
Y
X=I
Y=J
