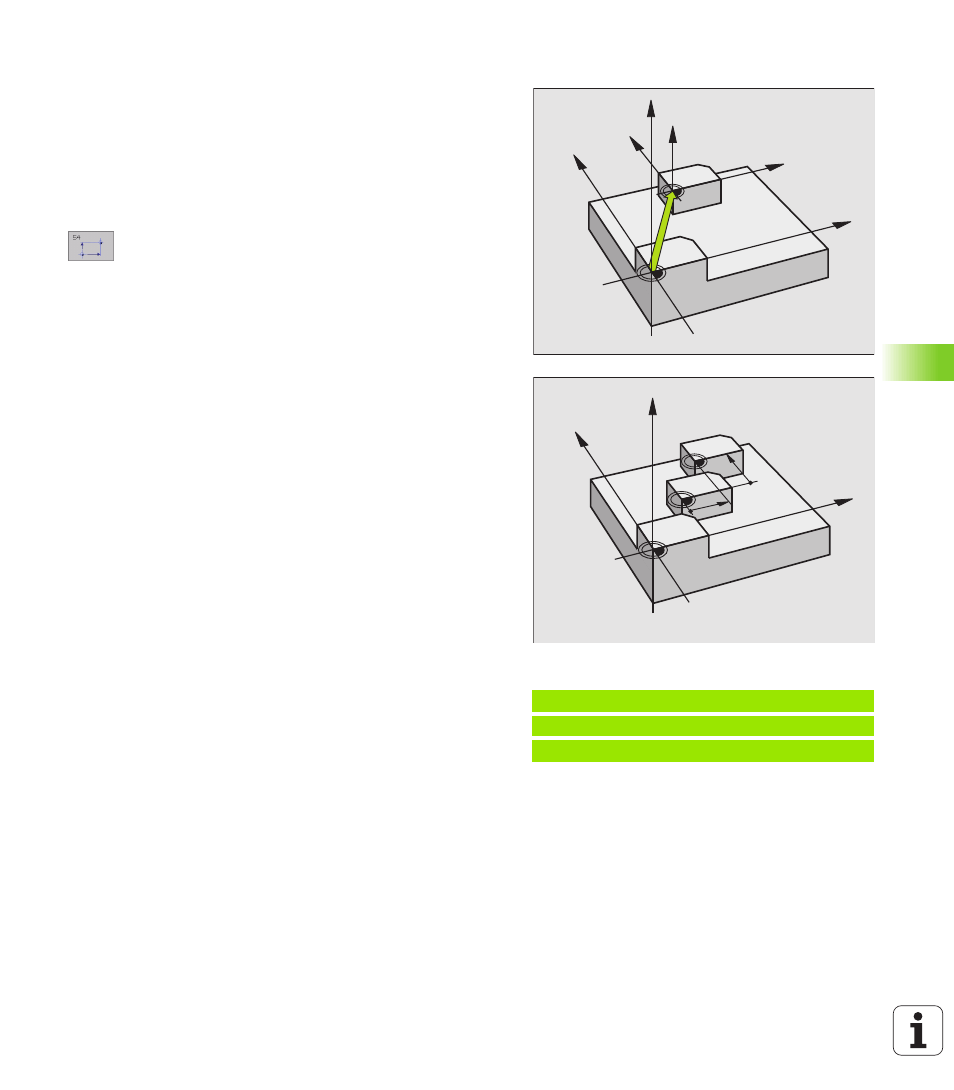

Desplazamiento PUNTO CERO (ciclo G54)
Con el DESPLAZAMIENTO DEL PUNTO CERO se pueden repetir
mecanizados en cualquier otra posición de la pieza.
Activación
Después de la definición del ciclo DESPLAZAMIENTO DEL PUNTO
CERO, las coordenadas se refieren al nuevo punto del cero pieza. El
desplazamiento en cada eje se visualiza en la visualización de estados
adicional. También se pueden programar ejes giratorios.
U U U U Desplazamiento : Introducir las coordenadas del nuevo
punto cero; los valores absolutos se refieren al punto
cero de la herramienta, que se fija mediante el ajuste
del punto de referencia; los valores incrementales se
refieren siempre al último punto cero válido– este
puede estar ya desplazado
Anulación
El desplazamiento del punto cero con las coordenadas X=0, Y=0 y Z=0
elimina el desplazamiento del punto cero anterior.
Gráfico
Si después de un desplazamiento del punto cero se programa un
bloque nuevo, se puede elegir a través del parámetro MP7310, si el
bloque nuevo se refiere al punto cero actual o al antiguo. De esta
forma cuando se mecanizan varias piezas se puede representar
gráficamente cada pieza de forma individual.
Visualizaciones de estados
n
La visualización de posiciones ampliada se refiere al punto cero
activado (desplazado)
n
Todas las coordenadas visualizadas en la visualización de estados
adicional (posiciones, puntos cero) se refieren al punto de referencia
fijado manualmente
Ejemplo: Frases NC
N72 G54 G90 X+25 Y-12,5 Z+100 *
...
N78 G54 G90 REF X+25 Y-12,5 Z+100 *
