iTNC HEIDENHAIN 530 201
8.3 Ciclos p
ar
a taladr
ado
t
a
ladr
ad
o d
e r
o
sca y fr
esad
o d
e r
o
sca

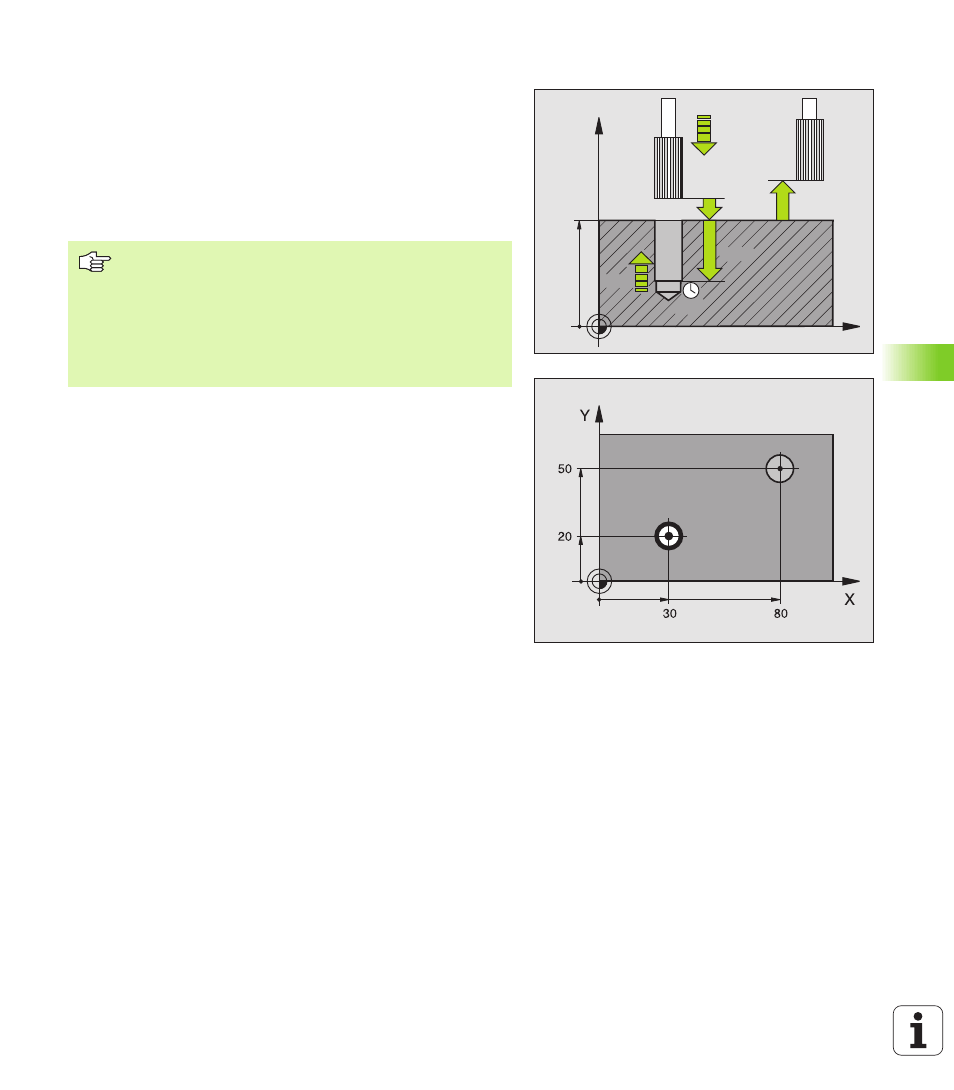

ESCARIADO (ciclo G201)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida a
la distancia de seguridad programada sobre la superficie de la pieza
2 La hta. realiza el escariado con el avance F programado hasta la
profundidad programada
3 Si se ha programado, la hta. espra en la base del taladro
4 A continuación el TNC retira la hta. con el avance F a la distancia de
seguridad y desde allí – si se ha programado – en marcha rápida a
la 2ª distancia de seguridad
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
