284 8 Programación: Ciclos
8.7 Cic
los
SL gr
up
o II

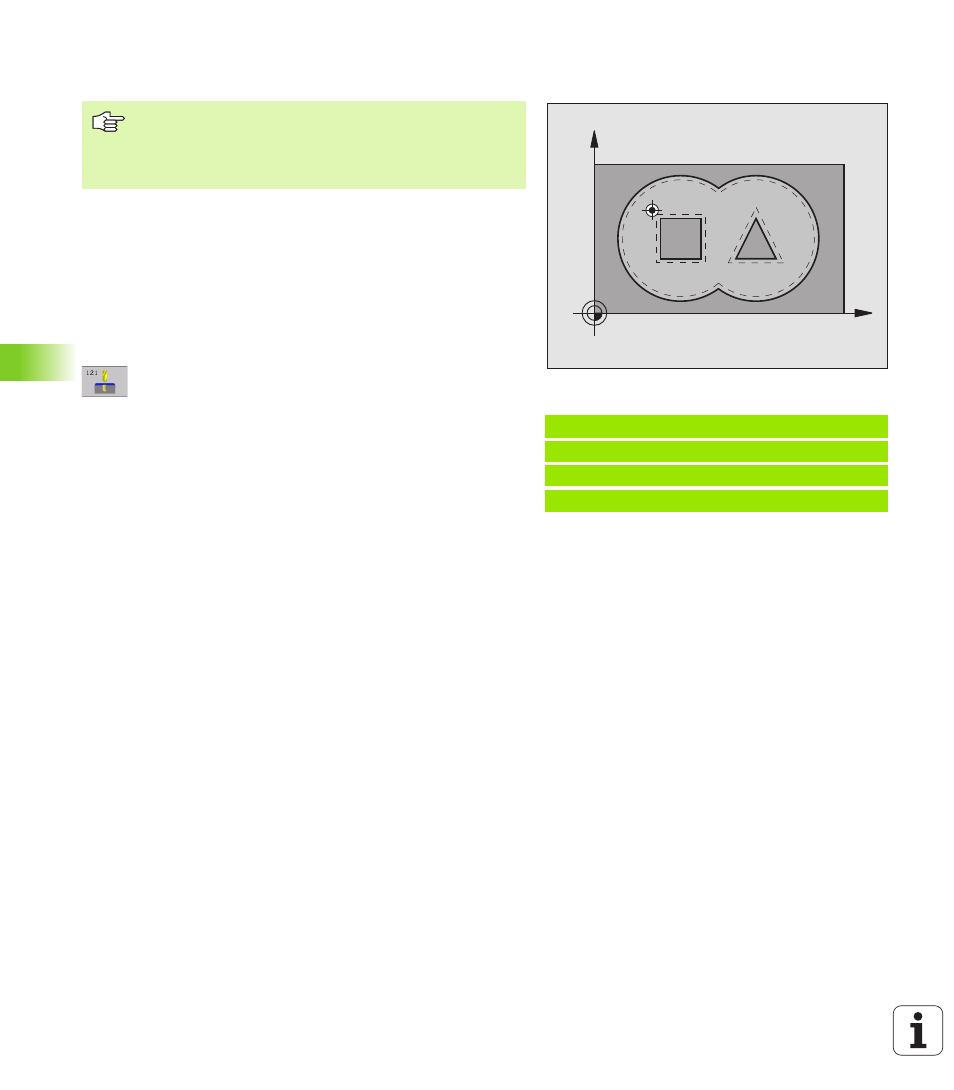

PRETALADRADO (ciclo G121)
Desarrollo del ciclo
Como el ciclo G83 Taladrado en profundidad, véase „Ciclos para
taladrado taladrado de rosca y fresado de rosca”, página 196.
Aplicación
El ciclo G121 PRETALADRADO tiene en cuenta la sobremedida de
acabado lateral y en profundidad para los puntos de profundización, así
como el radio de la hta. de desbaste. Los puntos de profundización son
además también puntos de partida para el desbaste.
U U U U Profundidad de paso Q10 (incremental): medida a la
que la herramienta profundiza en la pieza (signo - para
sentido de mecanizado negativo „–“)
U U U U Avance en profundidad Q11: Avance de taladrado en
mm/min
U U U U Número de herramienta de desbaste Q13: Número de
la herramienta de desbaste
Ejemplo: Frases NC
N58 G121 PRETALADRADO
Q10=+5 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q13=1 ;HERRAMIENTA DE DESBASTE
X
Y
En una frase T, el TNC no tiene en cuenta para calcular los
puntos de profundización el valor delta DR programado.
En los estrechamientos el TNC no pretaladrar con una
herramienta mayor que la herramienta de desbastado.
