iTNC HEIDENHAIN 530 325
8.1
0
Los ciclo
s
p
ar
a la tr
aslación
de coo
rden
ada
s

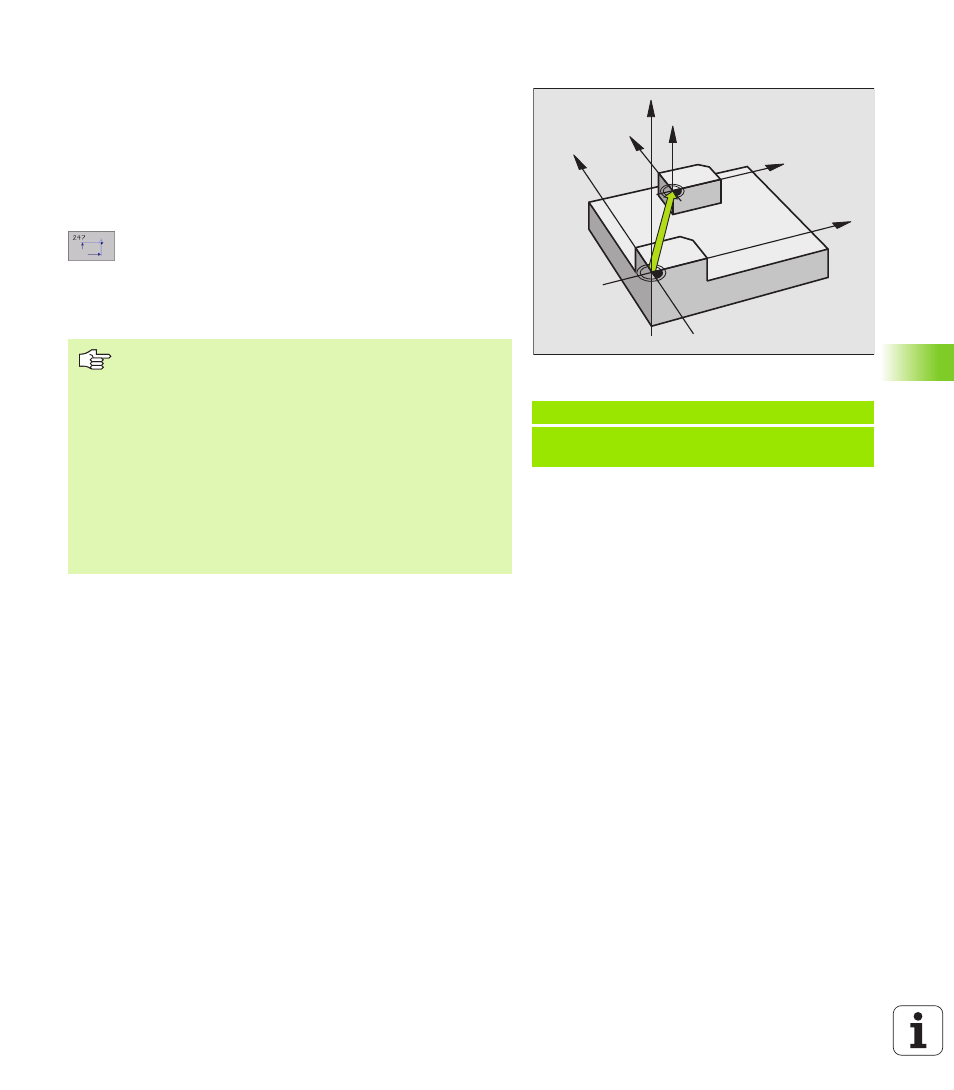

FIJAR PUNTO DE REFERENCIA (ciclo G247)
Con el ciclo FIJAR PUNTO REF. se puede activar un punto cero
definido en una tabla de puntos cero como nuevo punto de referencia.
Activación
Después de la definición del ciclo FIJAR PUNTO REF. todas las
coordenadas y desplazamientos del punto cero (absolutas e
incrementales) se refieren al nuevo punto de referencia fijado.
También se pueden fijar puntos de referencia en ejes giratorios.
U U U U Número del punto de referencia? : Introducir número
del punto de referencia en la tabla de punto cero
Anulación
Programando la función auxiliar M104 se activa de nuevo el último
punto de referencia fijado en el modo de funcionamiento manual.
Ejemplo:Frase NC
N13 G247 FIJAR PUNTO DE REFERENCIA
Q339=4 ;NÚMERO DEL PUNTO DE
REFERENCIA
Z
Z
X
X
Y
Y
El TNC sólo puede fijar el punto de ref. en los ejes que
están activados en la tabla de puntos cero. Un eje que no
existe en el TNC pero que se visualiza como columna en la
tabla de puntos cero, genera un aviso de error.
El ciclo G247 interpreta siempre los valores memorizados
en la tabla de puntos cero como coordenadas referidas al
punto cero de la máquina. No influye en ello el parámetro
de máquina 7475.
Al emplear un ciclo G247, no es posible entrar a un
programa con la función desarrollo hasta una frase.
En el modo de funcionamiento test de PGM no se puede
activar el ciclo G247.
