DESBASTE (ciclo G122)
1 El TNC posiciona la hta. sobre el punto de profundización; para ello
se tiene en cuenta la sobremedida de acabado lateral

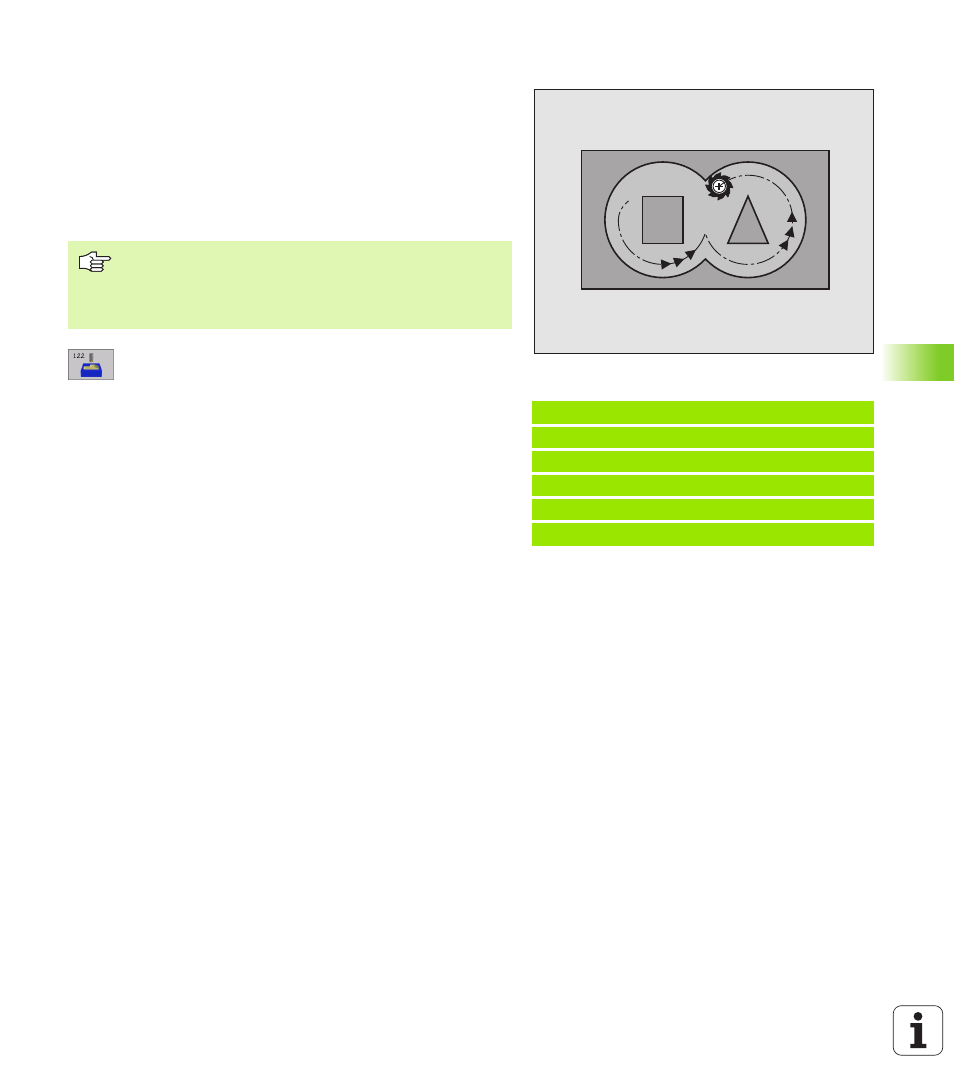

2 En la primera profundidad de pasada la hta. fresa el contorno de
dentro hacia afuera con el avance de fresado Q12
3 Para ello se fresa libremente el contorno de la isla (aquí: C/D) con
una aproximación al contorno de la cajera (aquí: A/B)
4 A continuación se realiza el acabado de la cajera y la hta. se retira
a la altura de seguridad
U U U U Profundidad de paso Q10 (incremental): medida a la
que la herramienta profundiza cada vez
U U U U Avance al profundizar Q11: Avance al profundizar en
mm/min
U U U U Avance de desbaste Q12: Avance de fresado en mm/
min
U U U U Número de herramienta en desbaste previo Q18:
número de la herramienta con la que el TNC ha
desbastado previamente. Si no se ha realizado el
desbaste previo se programa „0“; si se programa un
número, el TNC sólo desbasta la parte que no se ha
podido mecanizar con la hta. de desbaste previo.
Si no se ha alcanzado lateralmente el margen de
desbaste, la hta. profundiza de forma oscilante; para
ello definir en la tabla de herramientas TOOL.T (véase
„Datos de la herramienta”, página 103) la longitud de
cuchilla LCUTS y el ángulo de profundización máximo
ÁNGULO de la herramienta. Si es preciso el TNC
emite un aviso de error
U U U U Avance pendular Q19: Avance pendular en mm/min
Ejemplo:Frase NC
N59 G122 DESBASTE
Q10=+5 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=350 ;AVANCE DE DESBASTE
Q18=1 ;HERRAMIENTA DE DESBASTE
Q19=150 ;AVANCE PENDULAR
C D
A B
Antes de la programación debe tenerse en cuenta
Si es preciso se utiliza una fresa con dentado frontal
cortante en el centro (DIN 844), o pretaladrado con el ciclo
G121
.
