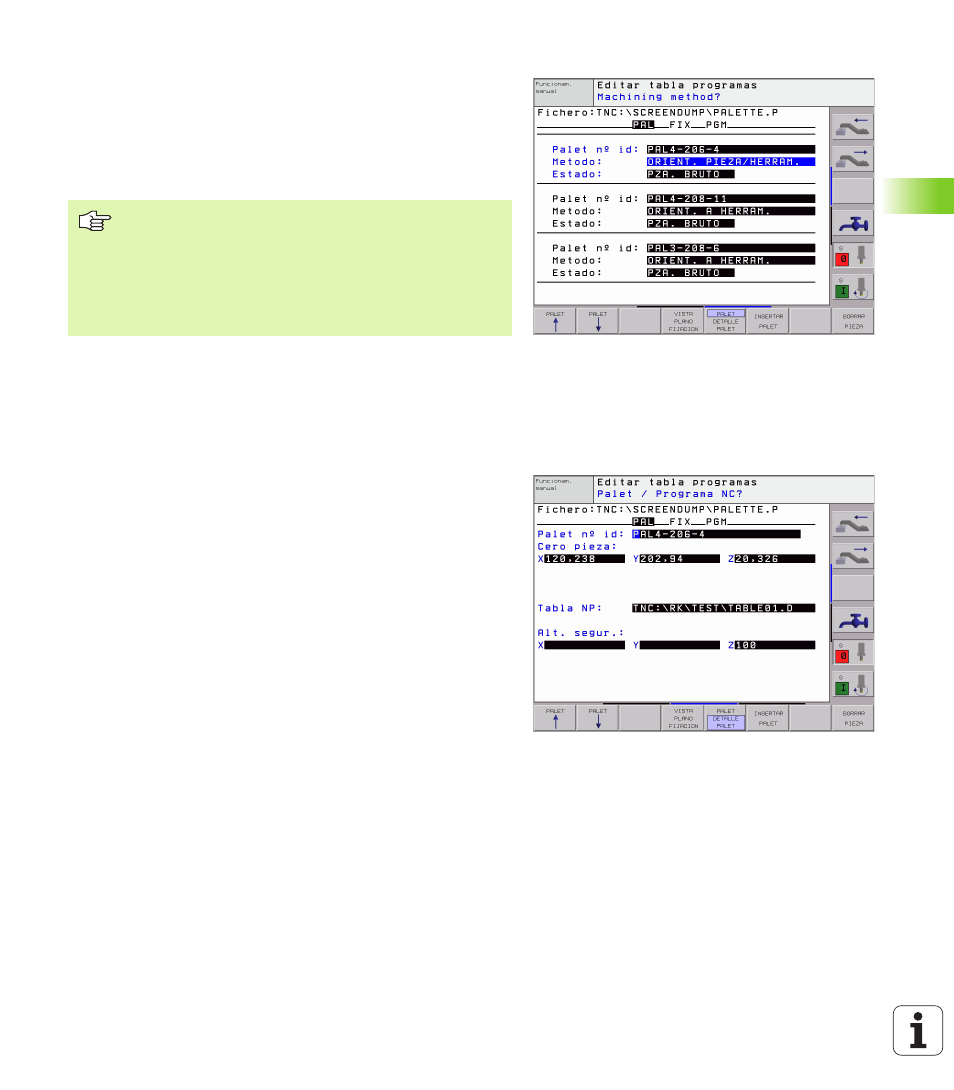

Seleccionar el plano de palets
n Id. del palet : se visualiza el nombre del palet
n Método : se pueden seleccionar los métodos de mecanizado
WORKPIECE ORIENTED o bien TOOL ORIENTED. La elección
realizada se acepta en el plano de la pieza correspondiente y
sobreescribe otros registros ya existentes. En la vista de tablas
aparece el método PIEZA ORIENTADA con WPO y HERRAMIENTA
ORIENTADA con TO.
n Estado : la sofkey BLOQUE PIEZA identifica el palet con las
correspondientes sujeciones o piezas como no mecanizadas, en la
ventana de estados aparece BLANK. Si en el mecanizado se quiere
ignorar el palet se emplea la softkey POSICION LIBRE, en la ventana
de estados aparece EMPTY
Determinar los detalles en el plano de palets
n
Id. de palet : introducir el nombre del palet
n
Punto cero : introducir el punto cero para el palet
n
Tabla NP : introducir el nombre y el camino de búsqueda de la tabla
de puntos cero para la pieza. La introducción se acepta en el plano
de sujeción y en el plano de la pieza.
n
Altura de seguridad : (opcional): posición de seguridad para los
distintos ejes en relación al palet. Las posiciones indicadas sólo se
alcanzan cuando la macro NC ha leído estos valores y se han
programado correspondientemente.
El registro TO-/WP-ORIENTED no se puede ajustar
mediante softkey. Dicho registro sólo aparece cuando en
el plano de la pieza o de la sujeción se han definido
diferentes métodos de mecanizado para las piezas.
Si se determina el método de mecanizado en el plano de
sujeción, se aceptan los registros en el plano de la pieza y
si existen otros se sobreescriben.
