132 6 Programación: Programación de contornos
6.2 Pr
inc
ip
ios
bás
ico
s
de lo
s tip
o
s
de tr
a
y
ec
to
ri
a

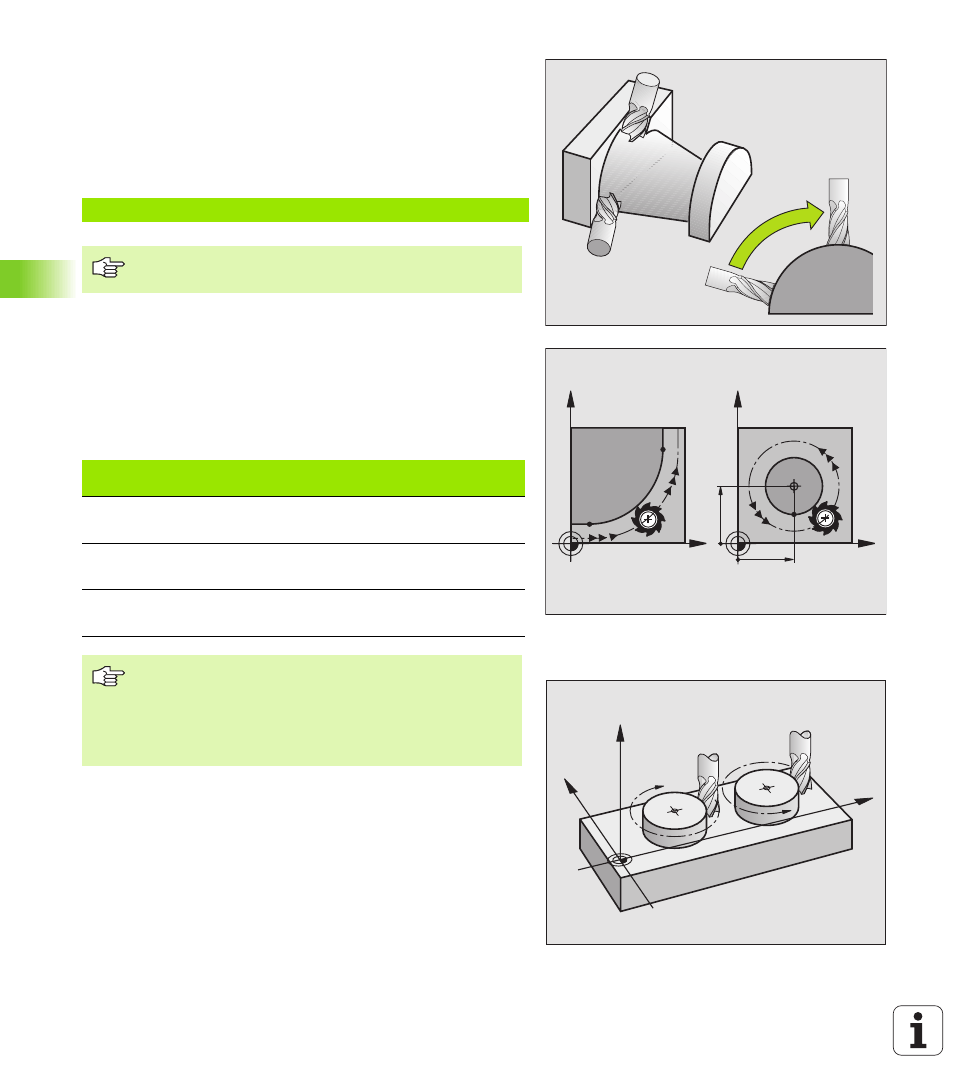

Introducción de más de tres coordenadas
El TNC puede controlar hasta 5 ejes simultáneamente. En un
mecanizado con 5 ejes se mueven por ejemplo, 3 ejes lineales y 2
giratorios simultáneamente.
El programa para un mecanizado de este tipo se genera normalmente
en un sistema CAD y no se puede elaborar en la máquina.
Ejemplo:
Círculos y arcos de círculo
En los movimientos circulares, el TNC desplaza simultáneamente dos
ejes de la máquina: La herramienta se desplaza respecto a la pieza
según una trayectoria circular. Para los movimientos circulares se
puede introducir el punto central de un círculo.
Con las trayectorias de arcos de círculo se programan círculos en los
planos principales: El plano principal se define en la llamada a la hta.,
determinando el eje del cabezal:
Sentido de giro de los movimientos circulares
Para los movimientos circulares no tangentes a otros
elementos del contorno se programa el sentido de giro mediante las
siguientes funciones:
n
Giro en sentido horario: G02/G12
n Giro en sentido antihorario: G03/G13
N G01 G40 X+20 Y+10 Z+2 A+15 C+6 F100 M3 *
El TNC no puede representar gráficamente un
movimiento de más de 3 ejes.
Eje de la hta. Plano principal
Punto central del
círculo
Z (G17) XY, y también
UV, XV, UY I, J
Y (G18) ZX, y también
WU, ZU, WX K, I
X (G19) YZ, y también
VW, YW, VZ J, K
Los círculos que no son paralelos al plano principal,
también se programan con la función „Plano de
mecanizado inclinado“ (véase „PLANO INCLINADO DE
MECANIZADO (ciclo G80)”, página 330), o con
parámetros Q (véase „Principio de funcionamiento y
resumen de funciones”, página 356).
X
Y
X
Y
I
J
G02/G12
G03/G13
X
Z
Y
