iTNC HEIDENHAIN 530 299
8.7 Cic
los
SL gr
up
o II

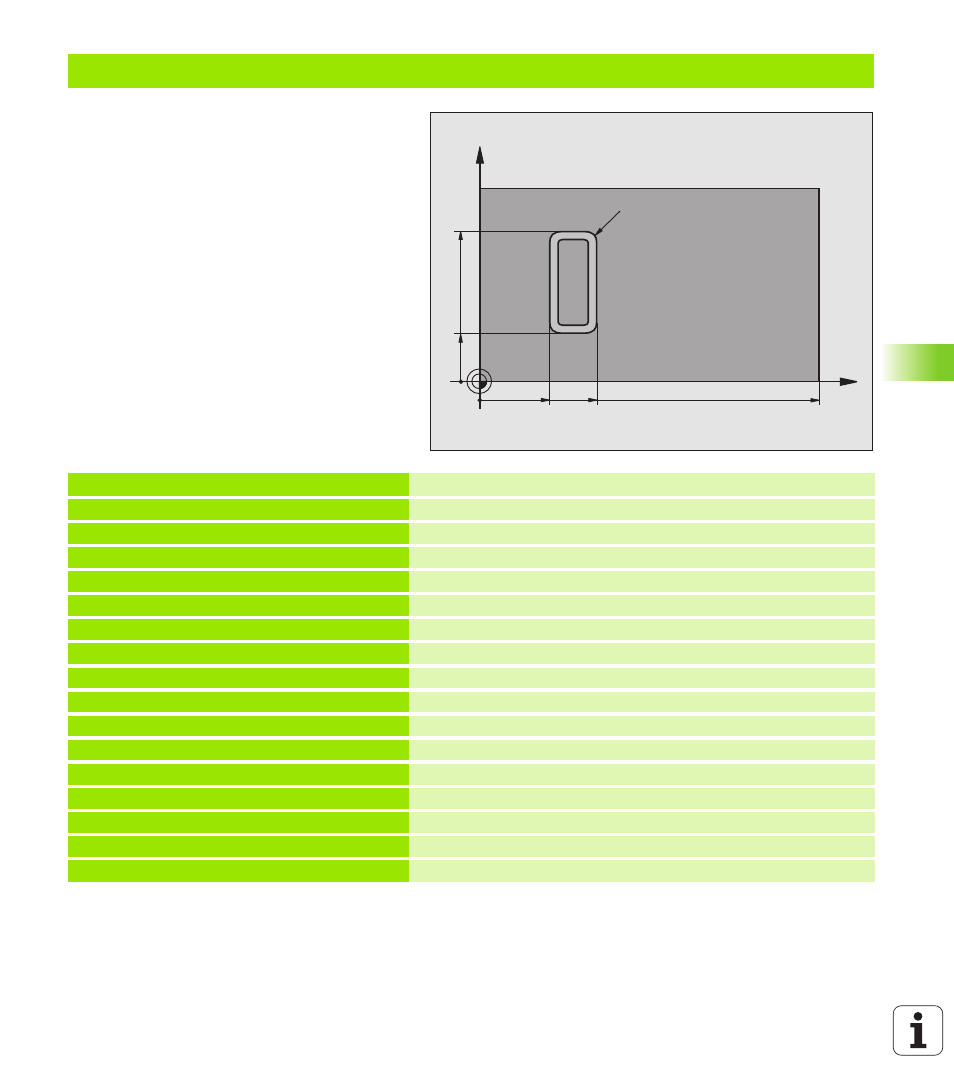

Ejemplo: superficie del cilindro con el ciclo G127
Indicacíón:
n Cilindro fijo centrado en la mesa circular
n El punto de ref. está en el centro de la mesa
giratoria
%C27 G71 *
N10 G99 T1 L+0 R+3,5 * Definición de la herramienta
N20 T1 G18 S2000 * Llamada a la hta. , eje de la hta. Y
N30 G00 G40 G90 Y+250 * Retirar la herramienta
N40 G37 P01 1 * Determinar el subprograma del contorno
N70 G127 SUPERFICIE DEL CILINDRO Determinar los parámetros del mecanizado
Q1=-7 ;PROFUNDIDAD DE FRESADO
Q3=+0 ;SOBREMEDIDA LATERAL
Q6=2 ;DISTANCIA DE SEGURIDAD
Q10=4 ;PROFUNDIDAD DE AJUSTE
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=250 ;AVANCE DE FRESADO
Q16=25 ;RADIO
Q17=1 ;TIPO DE ACOTACIÓN
N60 C+0 M3 * Posicionamiento previo de la mesa giratoria
N70 G79 * Llamada al ciclo
N80 G00 G90 Y+250 M2 * Retirar la herramienta, final del programa
C
Z
157
60
30
20
R7,5
50
