314
8 Programación: Ciclos
8.9 Ciclos p
ar
a el p
lanead
o
U
U
U
U

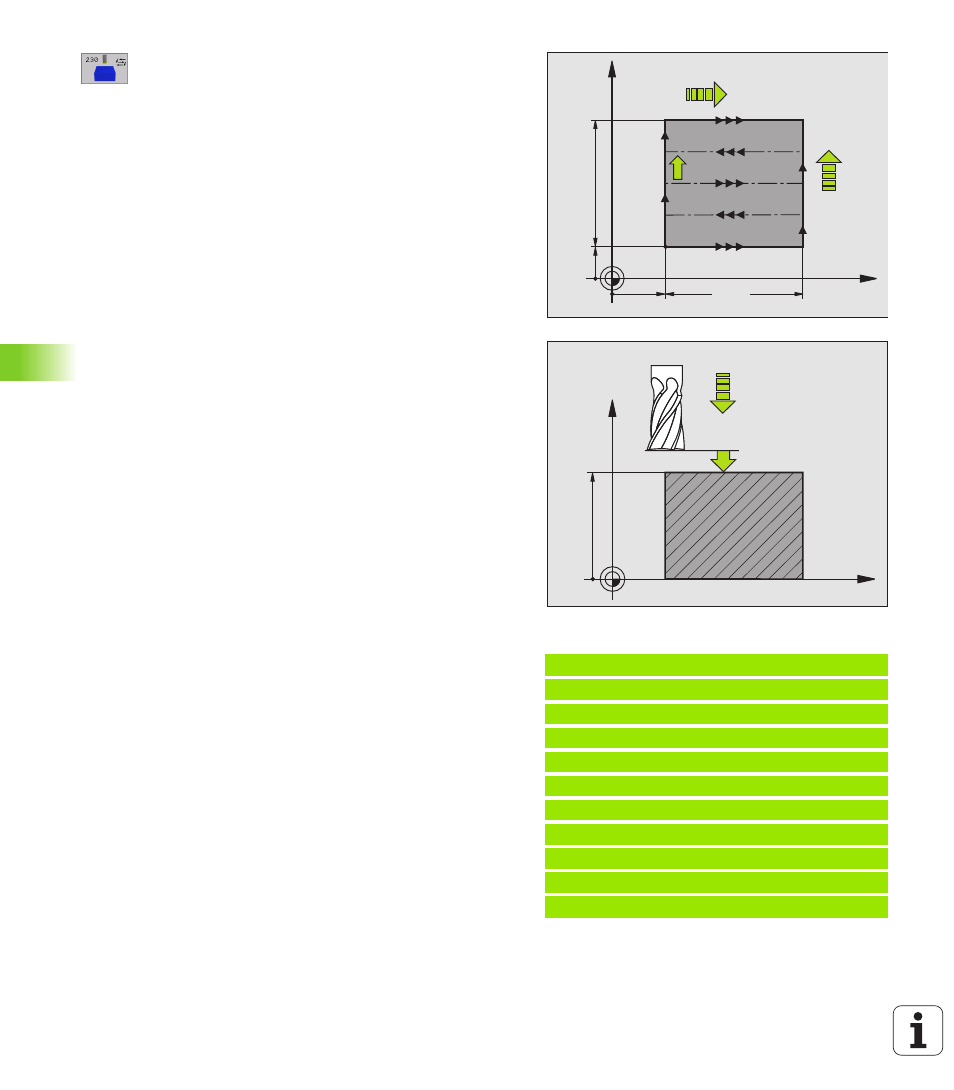

Punto inicial primer
eje Q225 (valor absoluto):
Coordenadas del punto de partida en la superficie a
planear en el eje principal del plano de mecanizado
U
U
U
U
Punto inicial 2º
eje Q226 (valor absoluto):
Coordenadas del punto de partida de la superficie a
planear en el eje transversal del plano de mecanizado
U
U
U
U
Punto inicial 3. eje
Q227 (valor absoluto): Altura en
el eje de la hta. a la cual se realiza el planeado
U
U
U
U
Longitud 1er lado
Q218 (valor incremental): Longitud
de la superficie a planear en el eje principal del plano
de mecanizado referida al punto inicial del 1er eje
U
U
U
U
Segunda 2º lado
Q219 (valor incremental): Longitud
de la superficie a planear en el eje transversal del
plano de mecanizado, referida al 2º eje
U
U
U
U
Número de cortes
Q240: Cantidad de líneas en las que
el TNC desplaza la herramienta a lo ancho
U
U
U
U
Avance de profundización
206: Velocidad de
desplazamiento de la herramienta al desplazar la
distancia de seguridad a la profundidad desde el
fresado en mm/min
U
U
U
U
Avance fresado
Q207: Velocidad de desplazamiento
de la herramienta durante el fresado en mm/min
U
U
U
U
Avance transversal
Q209: Velocidad de
desplazamiento de la herramienta al desplazar a la
siguiente línea en mm/min; si se desplaza
transversalmente en el material, introducir Q209
menor que Q207; si desplaza transversalemente en
vacío, Q209 tiene que ser mayor que Q207
U
U
U
U
Distancia de seguridad
Q200 (incremental): entre la
punta de la herramienta y la profundidad de fresado
para el posicionamiento al principio del ciclo y al final
del ciclo
Ejemplo:Frase NC
N71 G230 ALINEAR
Q225=+10
;PUNTO INICIAL 1ER EJE
Q226=+12
;PUNTO INICIAL 2º EJE
Q227=+2.5
;PUNTO INICIAL 3ER EJE
Q218=150
;LONGITUD 1ER LADO
Q219=75
;LONGITUD 2º LADO
Q240=25
;NÚMERO DE CORTES
Q206=150
;AVANCE AL PROFUNDIZAR
Q207=500
;FRESAR AVANCE
Q209=200
;AVANCE TRANSVERSAL
Q200=2
;DIST. DE SEGURIDAD
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
