210 8 Programación: Ciclos
8.3 Ciclos p
ar
a taladr
ado
t
a
ladr
ad
o d
e r
o
sca y fr
esad
o d
e r
o
sca

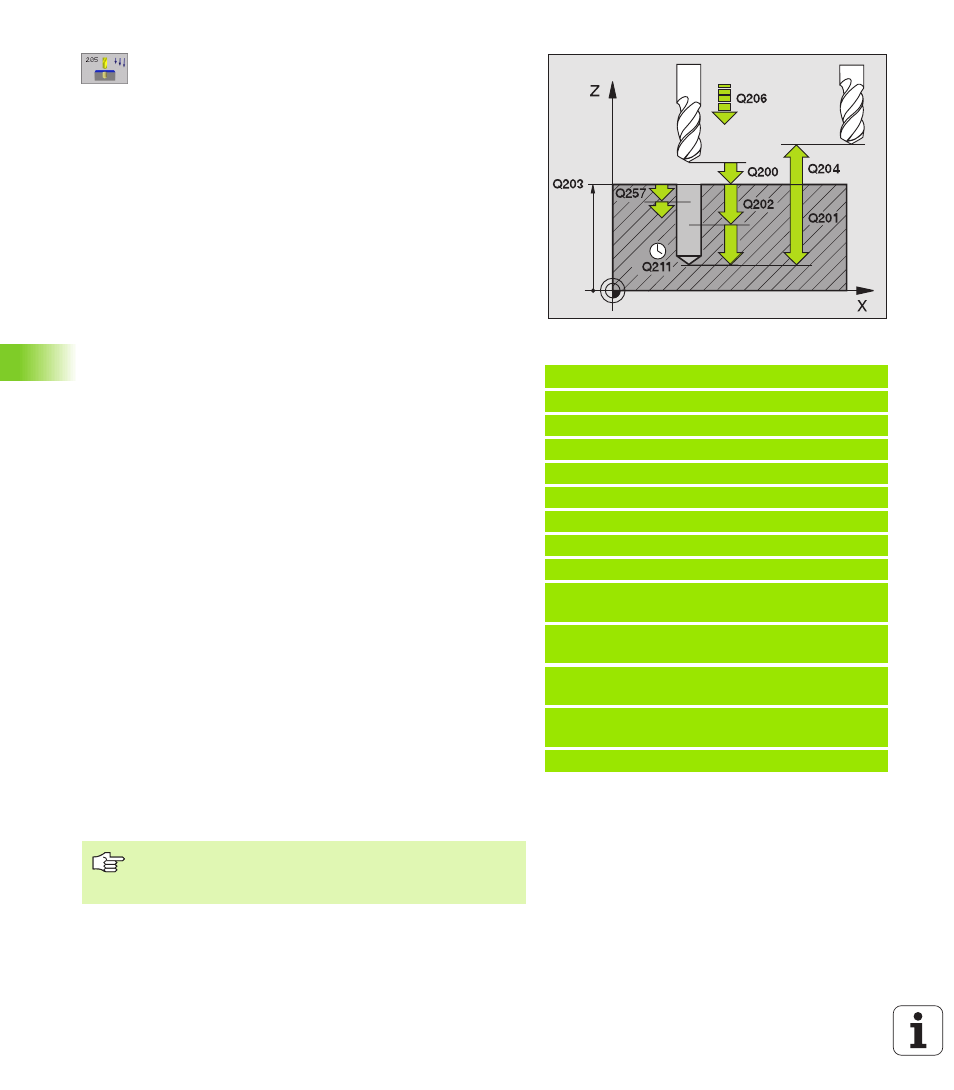

U U U U Distancia de seguridad Q200 (incremental):
Distancia punta de la herramienta– Superficie de la
pieza
U U U U Profundidad Q201 (incremental): Distancia de la
superficie de la herramienta – Base del taladro
(extremo del taladro)
U U U U Avance al profundizar Q206: Velocidad de
desplazamiento de la herramienta durante el
taladrado en mm/min
U U U U Paso de profundización Q202 (incremental): medida
según la cual la herramienta penetra cada vez más en
la pieza. La profundidad de taladrado no tiene porqué
ser múltiplo del paso de profundización. El TNC se
desplaza en un sólo paso de mecanizado a la
profundidad total cuando:
n El paso de profundización y la profundidad total son
iguales
n El paso de profundización es mayor a la profundidad
total
U U U U Coord. de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
U U U U 2º distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se produce
ninguna colisión entre la hta. y la pieza
U U U U Valor de recepción Q212 (incremental): valor, en el
que el TNC reduce la profundidad de ajuste Q202
U U U U Profundidad de paso mínima Q205 (incremental): en
caso de haber introducido una cantidad de recepción,
el TNC limita la aproximación al valor programado en
Q205
U U U U Distancia de parada previa Q258 (incremental):
distancia de seguridad para posicionamiento en
marcha rápida, cuando el TNC desplaza de nuevo la
herramienta después de un retroceso del taladro al
primer paso de profundización; valor de la primera
aproximación
U U U U Distancia de parada previa abajo Q259
(incremental): distancia de seguridad para el
posicionamiento en marcha rápida cuando el TNC
desplaza de nuevo la herramienta tras un retroceso
del taladrado a la profundidad de paso actual; valor del
último paso de aproximación.
U U U U Profundidad de taladrado hasta el arranque de
viruta Q257 (incremental): aproximación, según la
cual el TNC lleva a cabo un arranque de viruta. No se
produce rotura de virutas si se introduce 0
Ejemplo: Frases NC
N110 G205 TALADRADO PROFUNDO UNIVERSAL
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-80 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q202=15 ;PROFUNDIDAD DE PASO
Q203=+100 ;COORD. SUPERFICIE
Q204=50 ;2. DIST, SEGURIDAD
Q212=0.5 ;VALOR DE REDUCCIÓN
Q205=3 ;MIN. PROF. DE PASO
Q258=0.5 ;DISTANCIA DE PARADA PREVIA
ARRIBA
Q259=1 ;DISTANCIA DE PREDICCIÓN
ABAJO
Q257=5 ;PROFUNDIDAD DE TALADRO
ROTURA DE VIRUTA
Q256=0.2 ;RETROCESO PARA ROTURAD DE
VIRUTA
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
Si se programa Q258 diferente a Q259, el TNC modifica de
forma regular la distancia de posición previa entre la
primera y la última aproximación.
