Montaje de antorcha Mecanizada
powermax
105 Manual de servicio 6-5
Convertir una antorcha mecanizada de longitud total en una mini antorcha
Puede convertir una antorcha mecanizada de longitud total en una mini antorcha quitándole el manguito
de posicionamiento.
Nota: si va a convertir una antorcha mecanizada de longitud total en una mini antorcha y montar la antorcha
al mismo tiempo, salte esta sección y siga las instrucciones que aparecen en la página 6-7 Montar la
antorcha.
Consulte los dibujos de la página 6-4 Componentes antorcha mecanizada y siga estas instrucciones.
Nota: al desconectar y volver a conectar las piezas de la antorcha, mantenga la misma orientación entre el cabezal
y los cables y mangueras de la antorcha. Retorcer el cabezal en relación con los cables y mangueras
de la antorcha puede provocar daños.
1. Desconecte los cables y mangueras de la antorcha de la fuente de energía y quítele los consumibles a la antorcha.
2. Desenrosque la tuerca del cuerpo del pasacables y deslice el cuerpo hacia atrás, a lo largo de los cables
y mangueras de la antorcha.
3. Desenrosque la tuerca que une el pasacables con el manguito de posicionamiento y deslice la tuerca hacia atrás,
a lo largo de los cables y mangueras de la antorcha.
4. Desenrosque el manguito de posicionamiento del acople.
5. Desenrosque el acople de la camisa de montaje.
6. Quite los tres tornillos del extremo de la camisa de montaje donde van los consumibles y deslice la camisa hacia
afuera, por el frente del cuerpo de antorcha.
7. Desconecte el conector de cable del interruptor del sensor de capuchón.
8. Utilice un destornillador Phillips #2 para quitar el tornillo que sujeta el cable del arco piloto al cuerpo de antorcha.

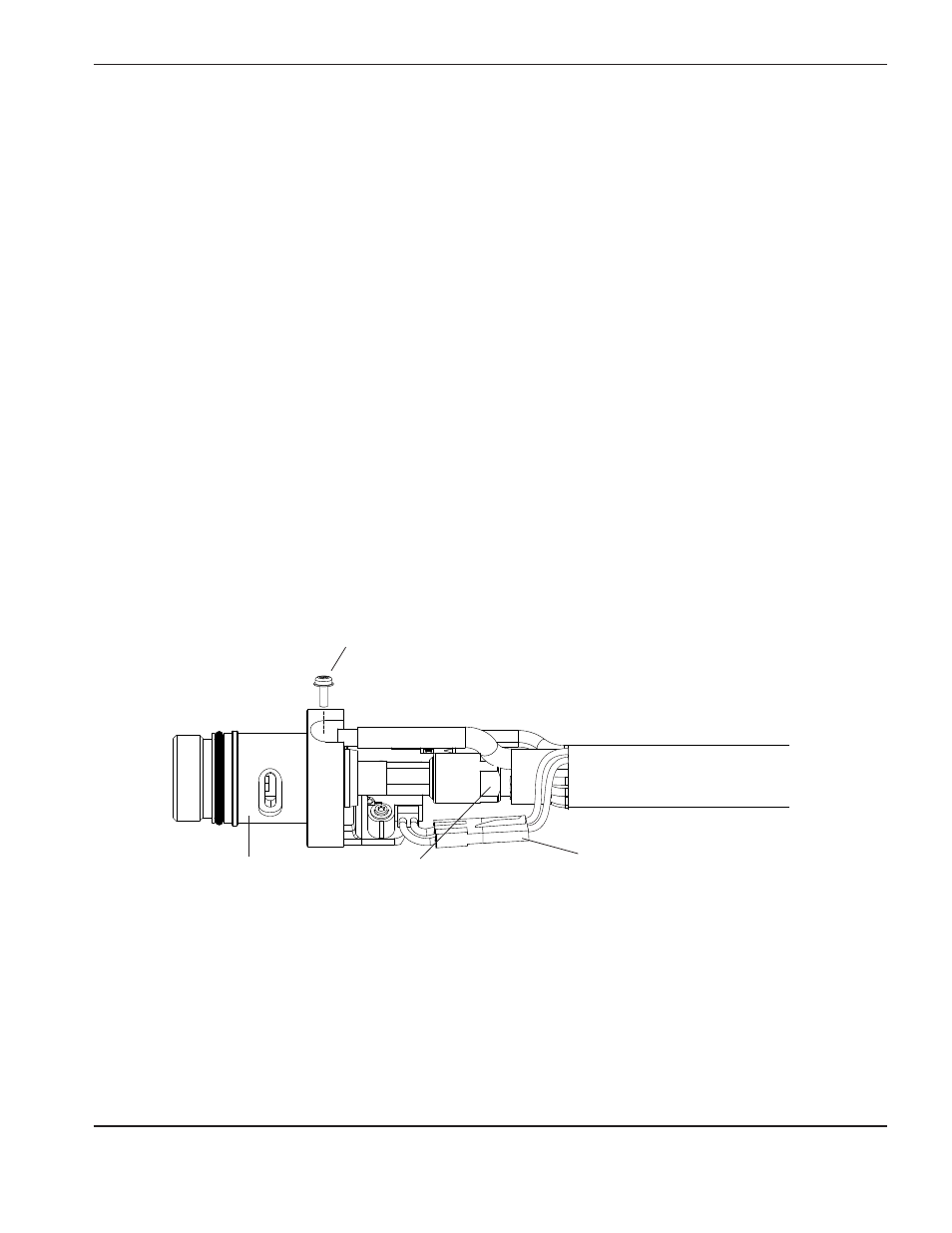

Conexión línea de
alimentación de gas
Cabezal de antorcha
Tornillo del terminal cable del arco piloto
Conector de cable del
interruptor del sensor
de capuchón
