Reemplazo de componentes de la fuente de eneRgía

powermax

105 Manual de servicio

9-89

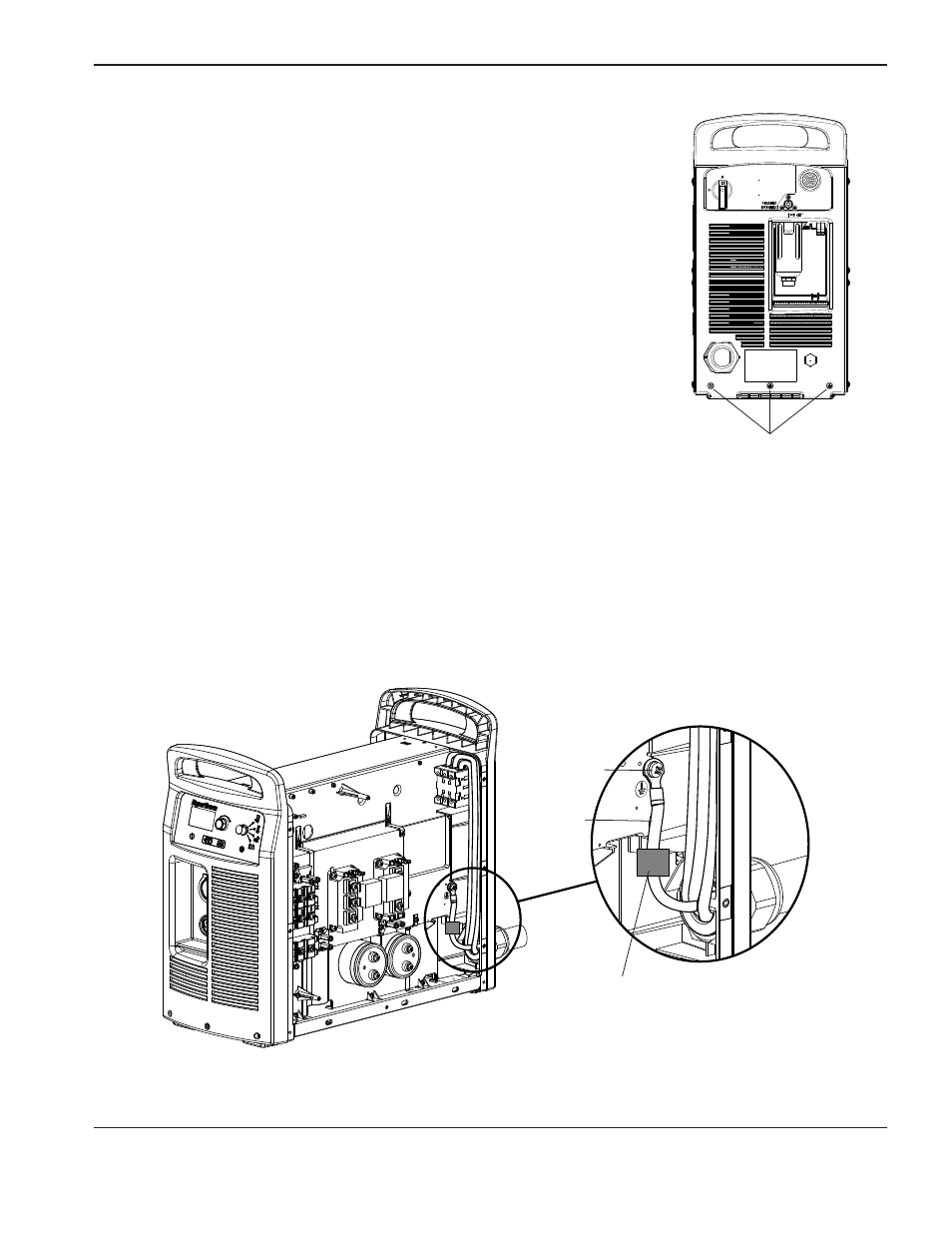

Tornillos de montaje panel lateral

trasero

7. Apretar los tres tornillos de montaje de la base del panel lateral trasero a 23 kg

cm.

8. Sujetar el cable a tierra al disipador de calor apretando el tornillo a 23 kg

cm.

Nota: para ver la conexión del cable a tierra al disipador de calor hay que quitar la tarjeta de alimentación.

Cable a tierra

Tornillo

de tierra

Núcleo de ferrita

(modelos CE)
