Reemplazo de componentes de la fuente de eneRgía
powermax
105 Manual de servicio 9-73

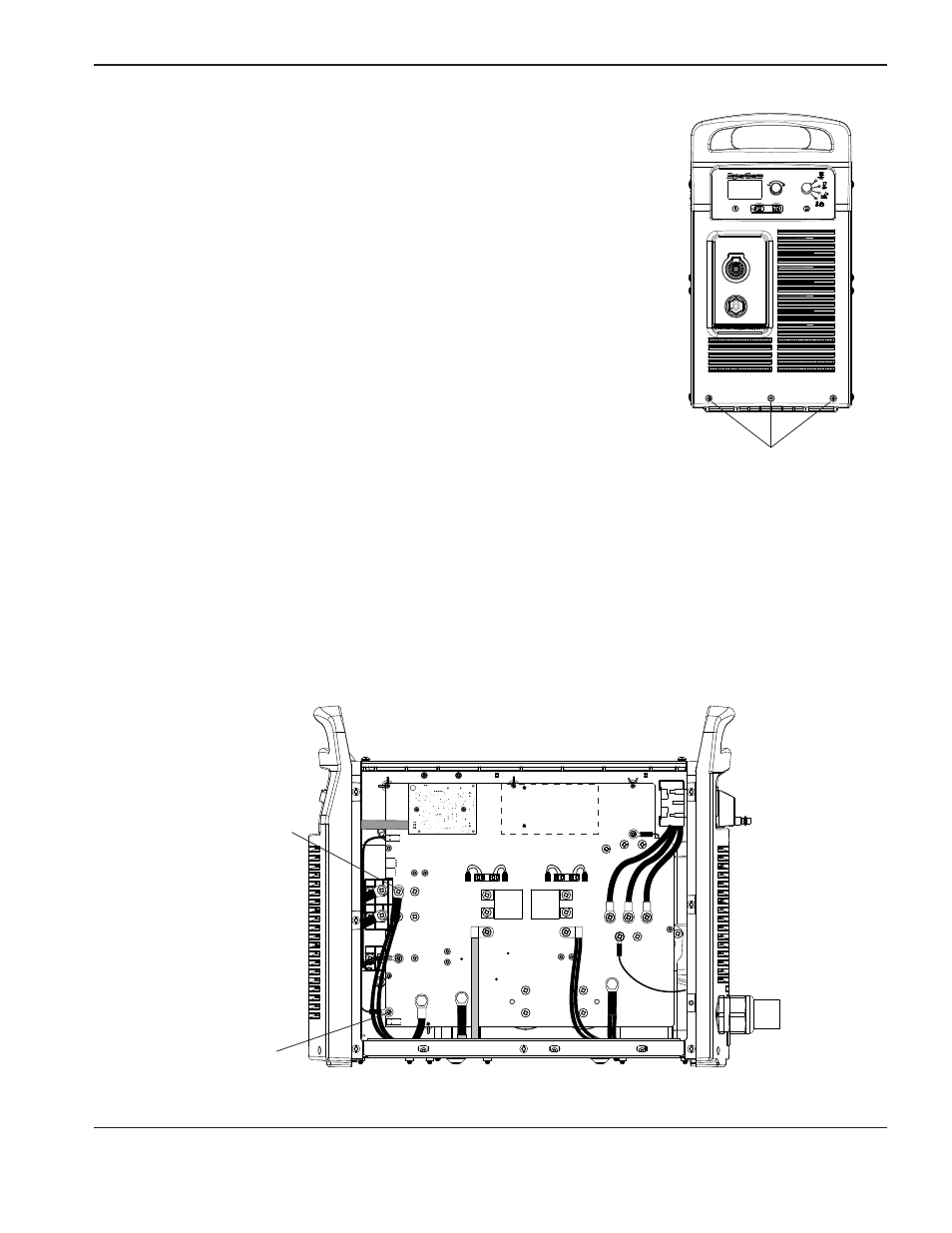

17. Deslizar con cuidado el panel frontal por la base de la fuente
de energía.
18. Apretar los tres tornillos de montaje del fondo del panel lateral frontal
a 23 kg cm.
Tornillos de montaje panel
lateral frontal
19. Sujetar el cable del electrodo a J28 en la tarjeta de alimentación y apretar el tornillo a 23 kg cm.
20. Sujetar los cables del inductor de salida a la tarjeta de alimentación apretando el tornillo a 40,3 kg cm.
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
B
R
J28
TP7
TP9
TP8
W
R
B
Tornillo de montaje
cables inductor
de salida
Tornillo de montaje
cable electrodo
