Reemplazo de componentes de la fuente de eneRgía
9-56
powermax
105 Manual de servicio

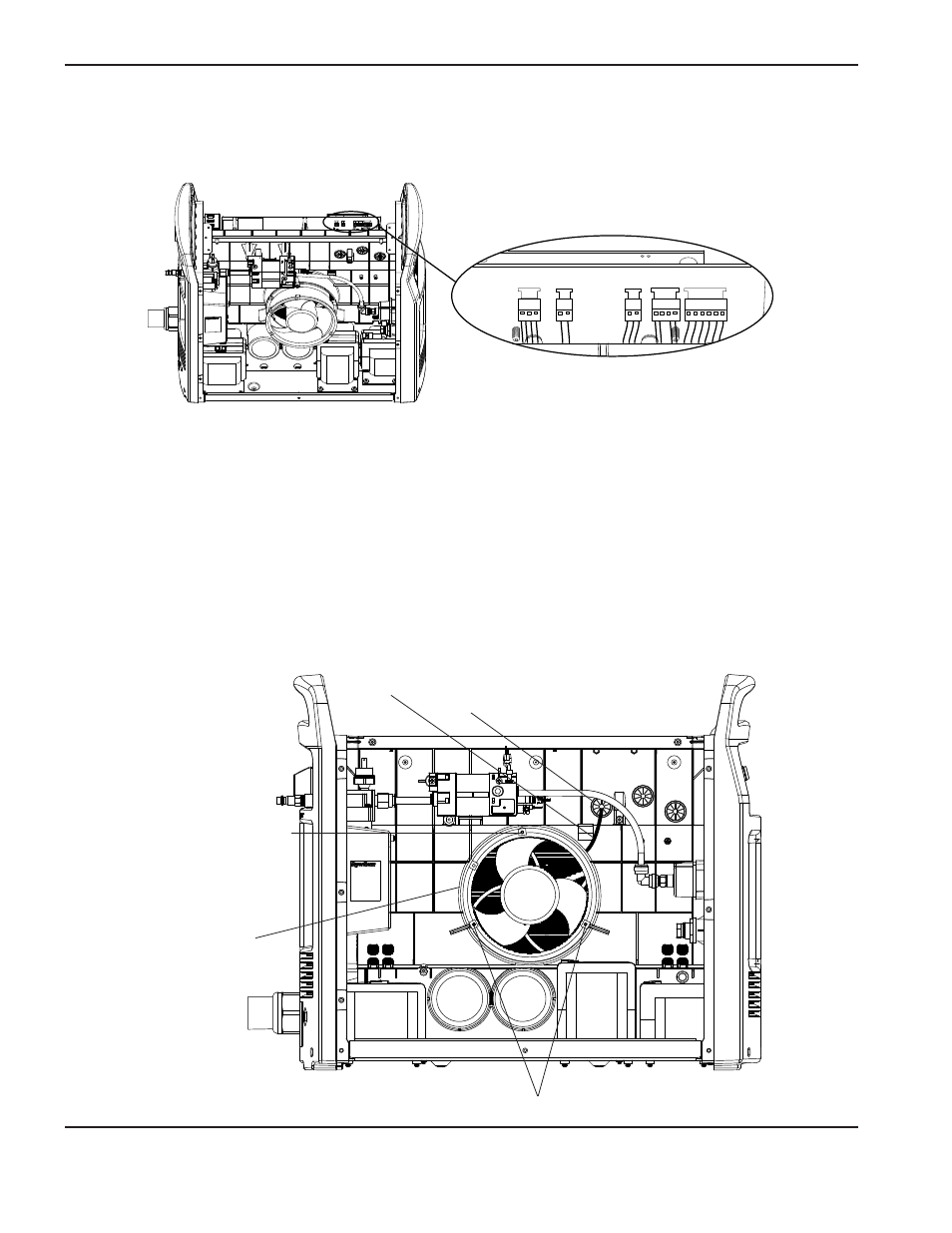

Reemplazar el ventilador
1. Desenchufar el conector J1 de la parte de atrás de la tarjeta de alimentación.
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
2. Halar el cable del ventilador y el conector por el pasahilos del lado del ventilador de la fuente de energía.
3. Quitar los tres tornillos de montaje situados detrás de la brida del ventilador.
4. Quitarle el ventilador a la fuente de energía.
5. Orientar el ventilador nuevo y apretar los tres tornillos de montaje que vienen con él a 23 kg
cm.
6. Pasar el cable del ventilador por el pasahilos.
7. Enchufar el conector del ventilador al colector J1 de la tarjeta de alimentación.
Cable ventilador
Ubicación tornillo de montaje
Ubicación tornillo de montaje
Brida ventilador
Pasahilos
