Reemplazo de componentes de la fuente de eneRgía
9-38
powermax
105 Manual de servicio

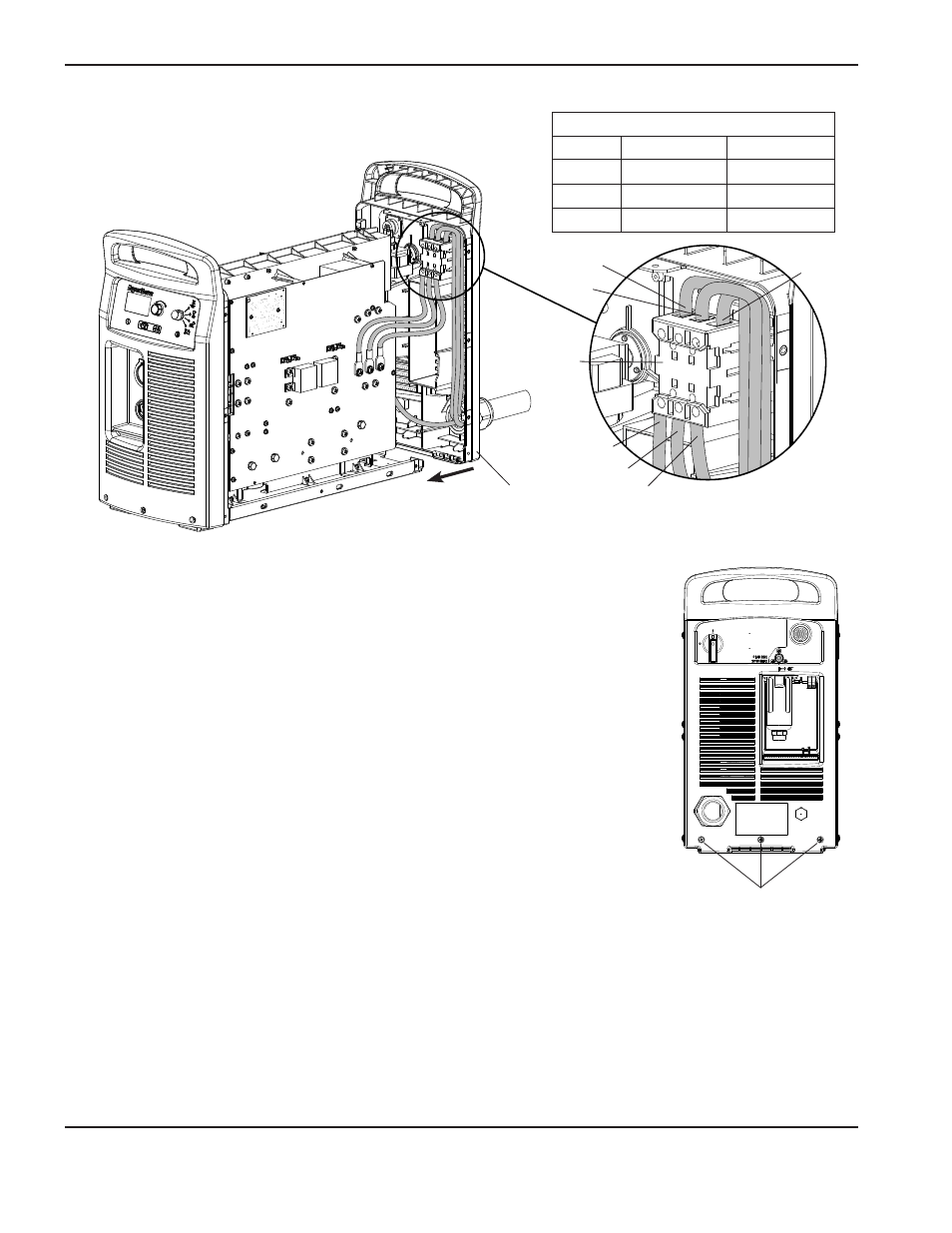

Tornillos de montaje
panel lateral trasero
Panel lateral trasero
T1
L2
Interruptor
de energía
L3 L1
T2
T3
Conexiones cable de alimentación
Cable CSA CE o CCC
L1 Negro Marrón
L2 Blanco Negro
L3 Rojo Gris
18. Introducir los cables rojo y negro por la parte de arriba del interruptor auxiliar y apretar
los tornillos a 11,5 kg cm. El cable rojo se conecta al terminal “13” y el negro,
al terminal “14”.
19. Introducir los tres cables de corriente por la parte de abajo del interruptor de energía
en el mismo orden en que se quitaron y apretar los tornillos de fijación T1-T2-T3
a 23 kg cm.
20. Introducir los tres cables de corriente por la parte de arriba del interruptor de energía
en el mismo orden en que se quitaron y apretar los tornillos de fijación L1-L2-L3
a 23 kg cm.
21. Deslizar el panel lateral trasero por el chasis de la fuente de energía.
22. Apretar los tres tornillos de montaje de la base del panel lateral trasero a 23 kg
cm.
