LocaLización de probLemas y ensayos aL sistema
powermax
105 Manual de servicio 8-43

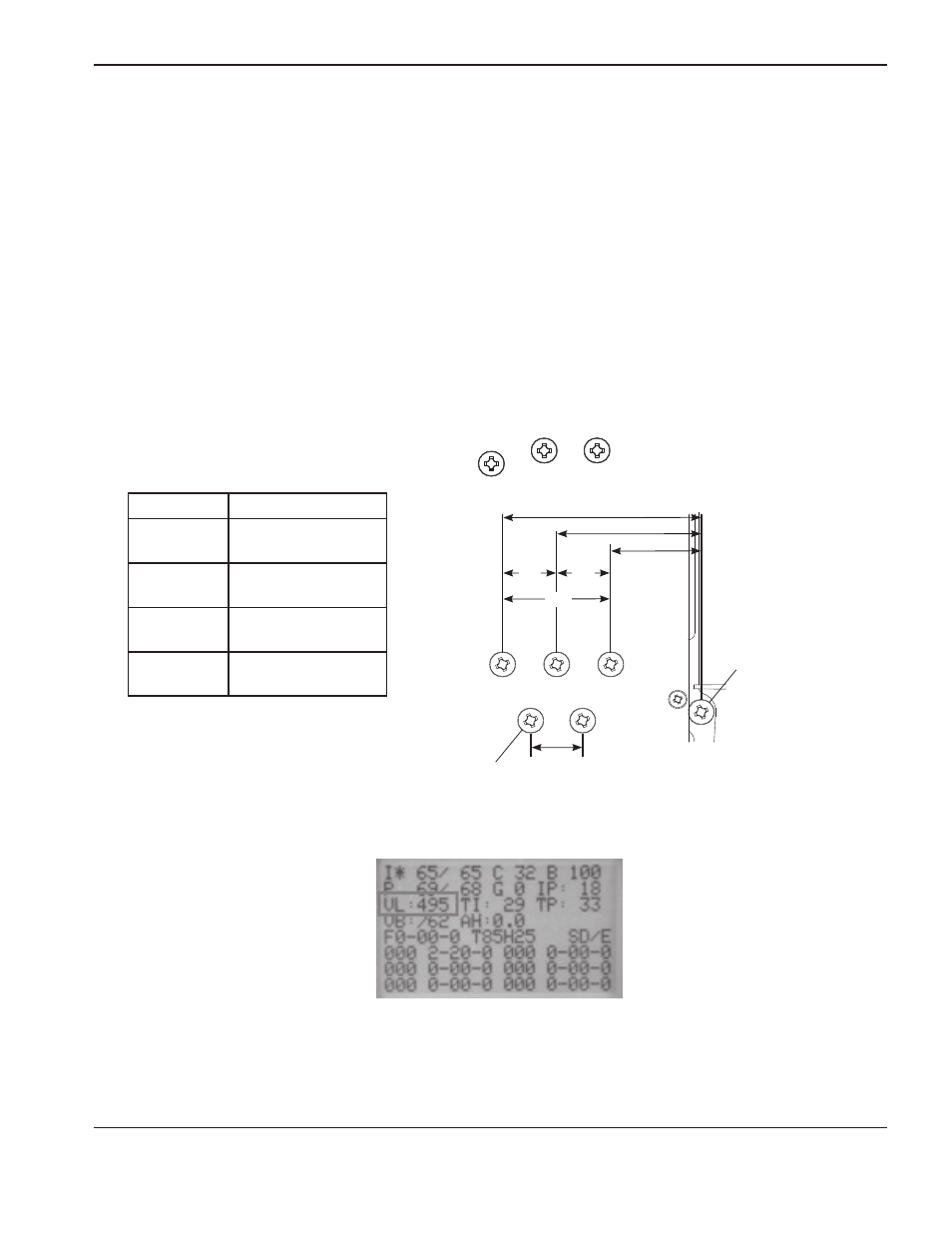

Prueba 1 – entrada de voltaje
Síntoma: falla de voltaje (0-60-0, -1 ó -2)
• Con el interruptor en la posición OFF (apagado) (S1), comprobar el voltaje de línea en la parte de arriba.
• Con el interruptor en posición ON (encendido), comprobar el voltaje de entrada del circuito rectificador.
- El voltaje CA entre 2 cables cualesquiera de entrada deberá ser igual al voltaje de línea.
• Si el voltaje que llega al interruptor de energía es el debido y el del circuito rectificador de entrada está bajo,
reemplazar el interruptor de energía.
• Comprobar el voltaje de salida del circuito rectificador de entrada.
- VCD de salida = voltaje de línea x 1,414 VCD.
Nota: todos los valores deben caer dentro del ±15%.
Trifásico
L1 Negro (CSA)
Marrón (CE)
L2 Blanco (CSA)
Negro (CE)
L3 Rojo (CSA)
Gris (CE)
Tierra de
protección
Verde (CSA)
Verde/amarillo (CE)
• Si hay una falla y el valor a la salida del circuito rectificador es correcto:
- mostrar la pantalla de servicio y confirmar que el valor de la referencia “VL” dé el voltaje de línea CA ±15%.
• Si hay una falla y el valor de referencia “VL” es correcto:
- verificar la tarjeta DSP reemplazándola con otra que se sepa está buena;
- si el problema no está en la tarjeta DSP, reemplazar la tarjeta de alimentación y el IGBT CFP (solo en las
unidades CSA y CE 230–400 V).
VL
3 entradas a tierra
VL/1,732
A tierra
Cable negro
VL VL
VL
X 1,414
VL = voltaje línea de alimentación
