Reemplazo de componentes de la fuente de eneRgía

powermax

105 Manual de servicio

9-71

4. Desacoplar el conector de acople rápido a presión a 90° oprimiendo el anillo plástico (más próximo a la tuerca

de bronce) y sacando el conector de la tuerca.

5. Desconectar el cable del electrodo y los cables cortos del inductor quitando la tuerca de bronce que sujeta

el terminal de anillo al receptáculo de desconexión rápida.

Nota: el cable del electrodo y el cable corto del inductor están aprisionados en el mismo conector

6. Halar el cable del electrodo por la funda protectora que pasa por el panel central.
7. Separar con cuidado el panel lateral frontal de la base de la fuente de energía un reducido espacio.
8. Quitar los dos tornillos de montaje de la base del inductor de salida.

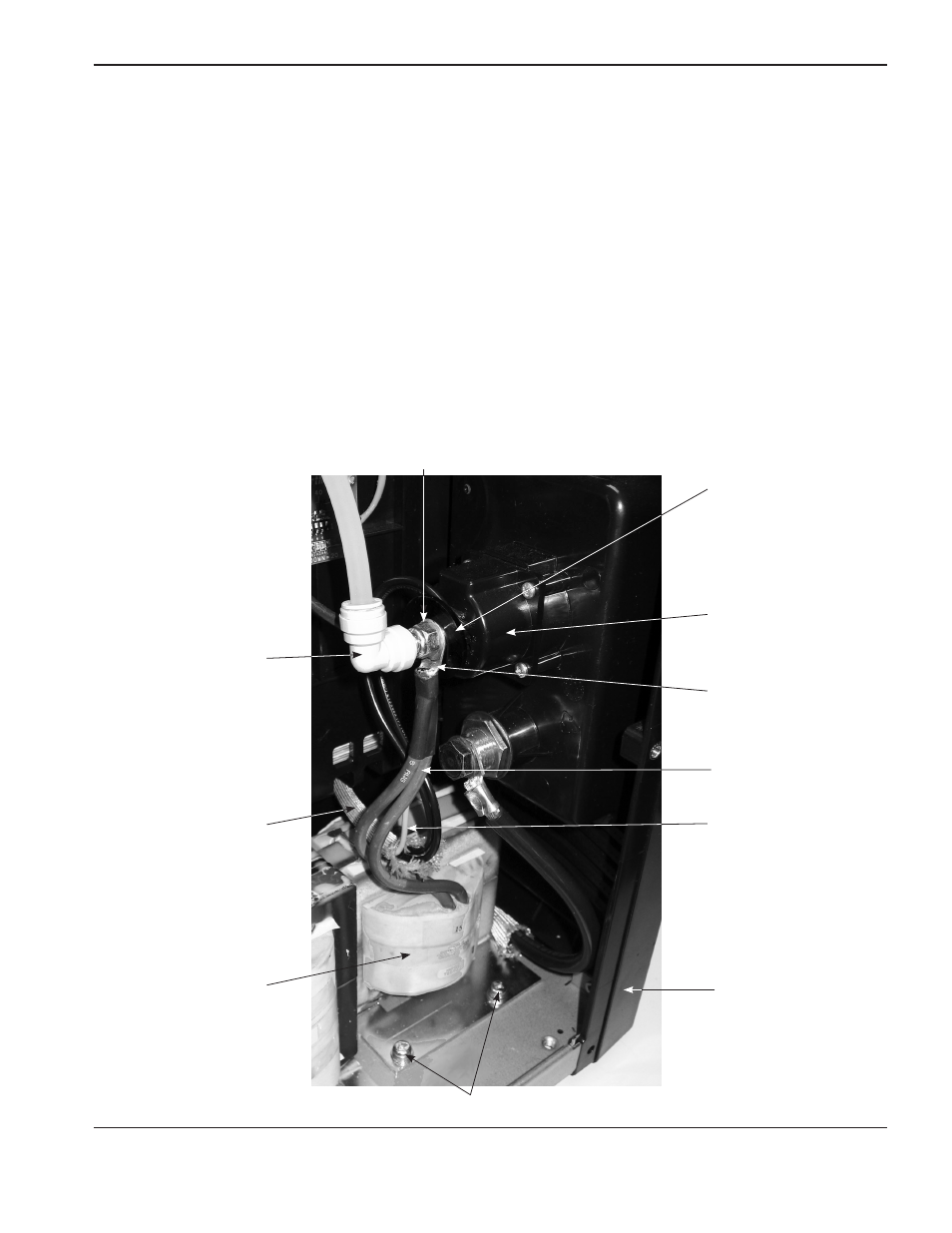

Terminal de anillo

Cable electrodo

Funda protectora

Panel lateral frontal

Conector acople rápido

a presión 90°

Tuerca de bronce

Inductor de salida

Tornillos de montaje

Cables cortos inductor

de salida (2)

Acople de desconexión

rápida

Arandela plástica
