InstalacIón de la fuente de energía
2-8
powermax
105 Manual de servicio
Cable de alimentación trifásico e instalación del enchufe
Las fuentes de energía Powermax105 se envían con los siguientes cables de alimentación:
• modelos CSA: cable de alimentación CAE 6, de 4 alambres
• CE 230–400 V: cable de alimentación HAR, 10 mm
2 , de 4 alambres
• CCC 380 V/CE 230–400 V, sin cable de alimentación
Nota: para mantener la certificación CE, instale el juego del cable de alimentación 228886.
• CE 400 V: cable de alimentación HAR, 6 mm 2 , de 4 alambres
• CCC 380 V: cable de alimentación CCC, 6 mm 2 , de 4 alambres (algunos modelos sin cable de alimentación)
Para conectar el sistema Powermax105, utilice un enchufe que cumpla los códigos nacionales y locales de electricidad.
Debe ser un electricista certificado el que conecte el enchufe al cable de alimentación.

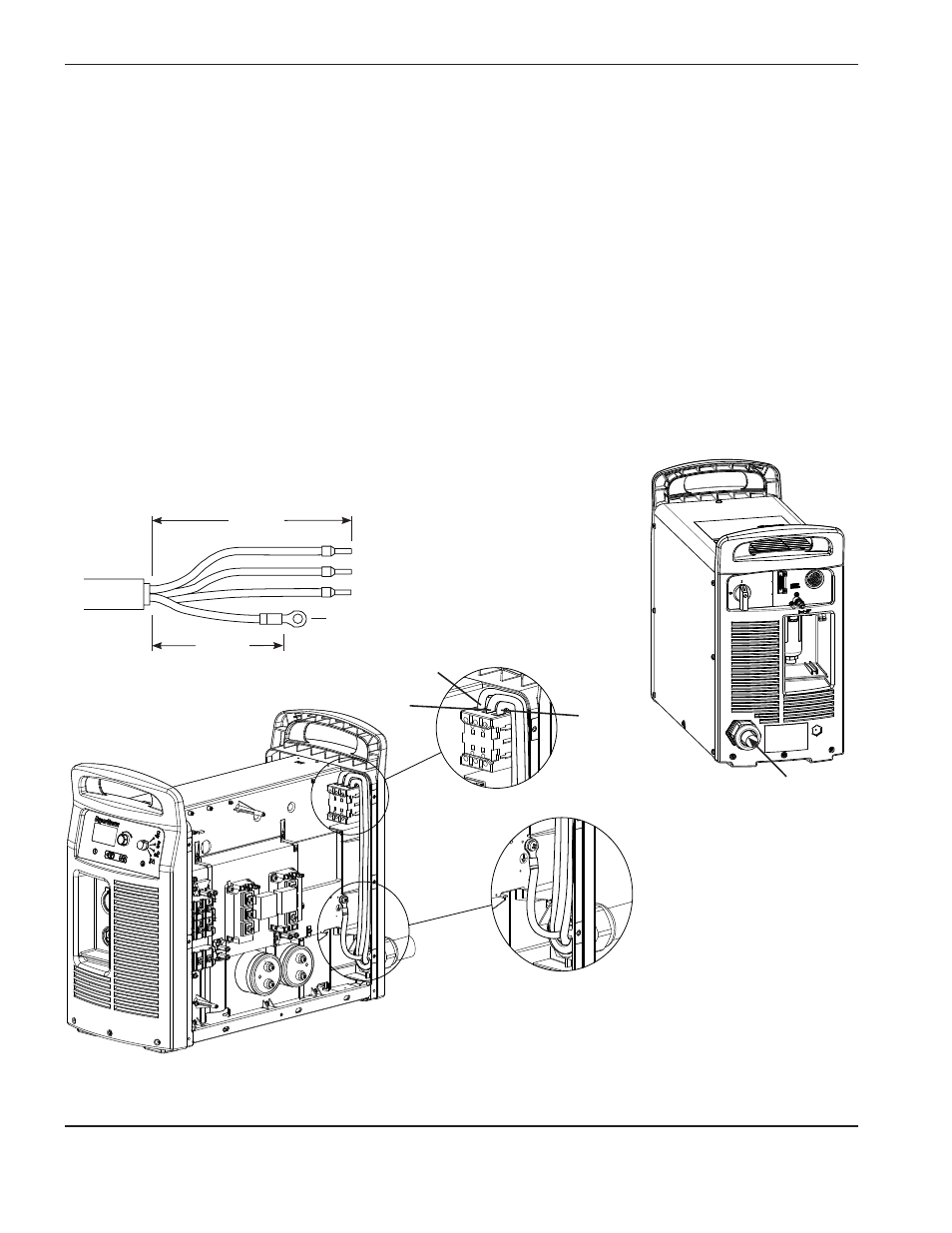

Pele y prepare los alambres del cable de alimentación como se muestra abajo.
L1
L3
L2
L2
L1
L3
A tierra
6 mm
419 mm
203 mm
CSA
Pasar el cable a través del
pasacables y apretarlo
