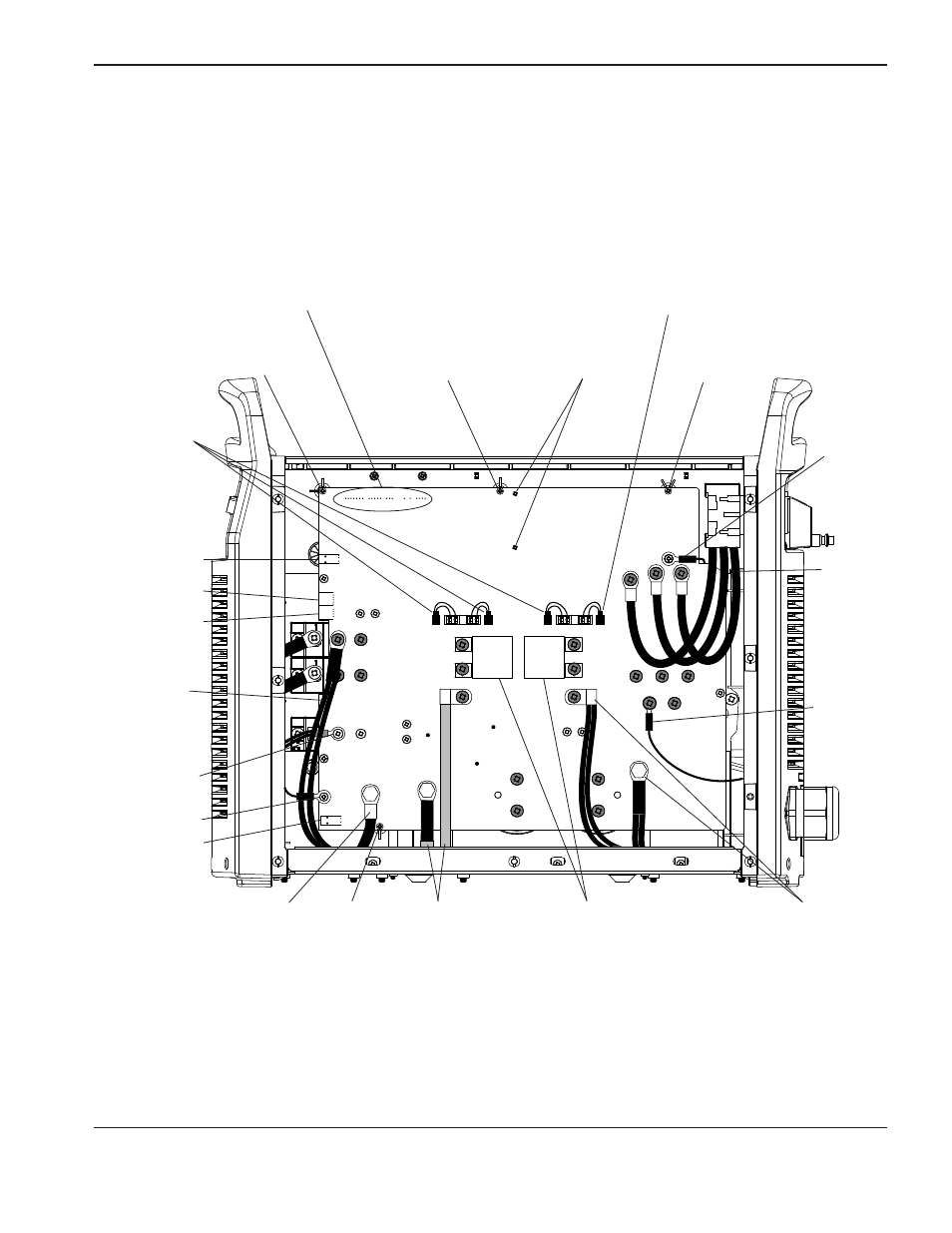

Reemplazo de componentes de la fuente de eneRgía

powermax

105 Manual de servicio

9-43

Tarjeta de alimentación CE 230–400 V, CCC 380 V/CE 230-400

J6

J5

J3

J2

J1

RED

J18

ORG

J17

RED

J32

J11

B
R

J27

WORK

LEAD

J26

C152

C151

J25

+

_

+

_

J28

TP7

TP9

TP8

W

R

B

J6, J5, J3, J2 y J1

Tornillos

de montaje

transformador

Sensor de temperatura CFP

Tornillo

de montaje

tarjeta

Tornillo

de montaje tarjeta

Tornillo

de montaje

tarjeta

Conectores

control

de compuerta

Conector J11

Conector J17

Conector J18

Cables

inductor

de salida

Conector J32

Cable boquilla

Cable electrodo

Capacitores 3 µF

Tornillo

de montaje

tarjeta

Cables

transformador

Cables inductor

CFP

Cable

de masa

Cable

resistencia

damper

Cables

entrada

CA (3)

Cable

resistencia

damper
