Reemplazo de componentes de la fuente de eneRgía
9-60
powermax
105 Manual de servicio

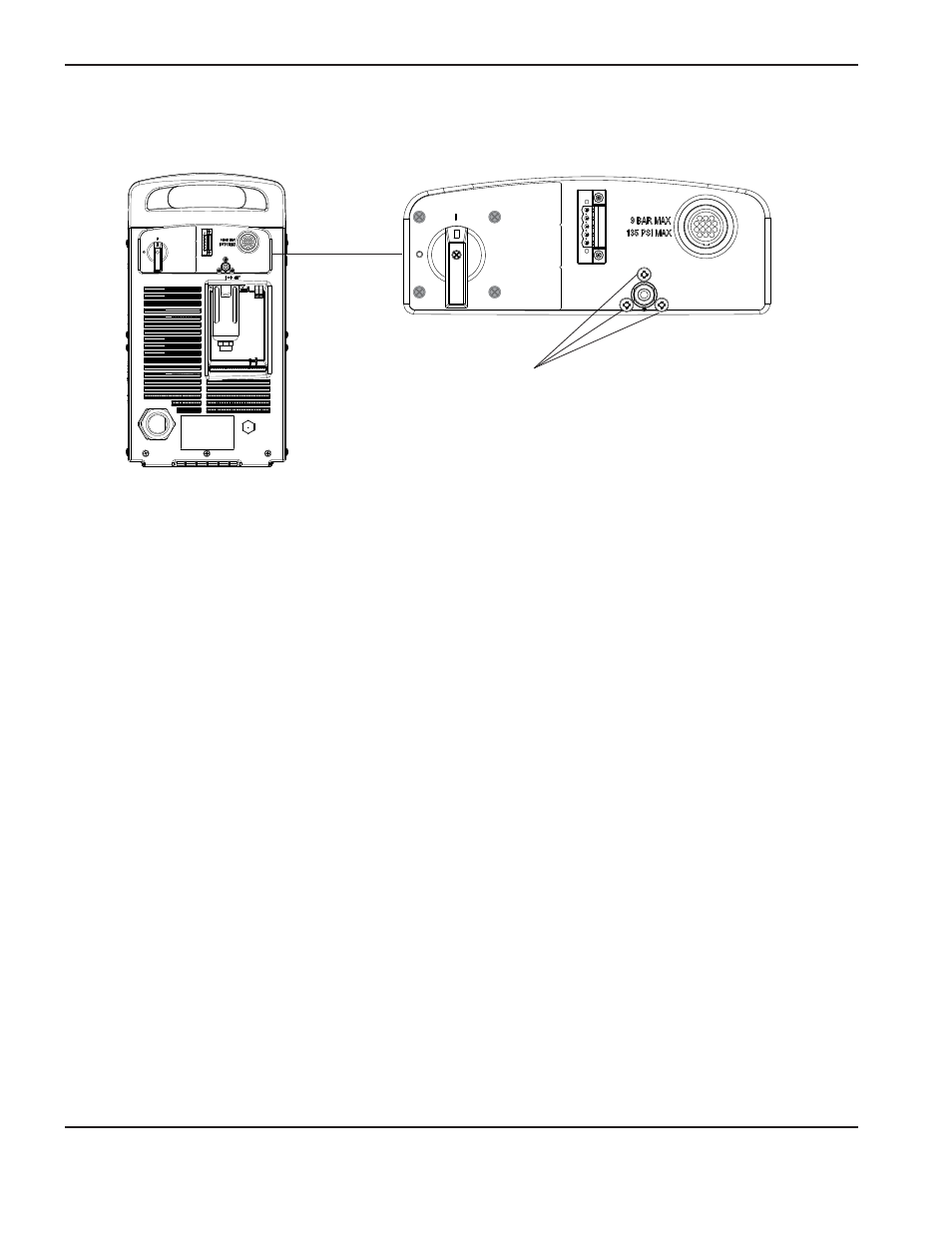

7. Quitar los tres tornillos de montaje alrededor de la boquilla de gas del panel lateral trasero.
Tornillos
de montaje
8. Quitarle el subconjunto del filtro de aire a la fuente de energía.
9. Quitarle el recipiente de filtro, la tuerca de retención y el elemento filtrante al nuevo subconjunto del filtro de aire.
10. Poner el nuevo subconjunto del filtro de aire el lugar que va en la fuente de energía.
11. Apretar los tres tornillos de montaje del panel lateral trasero a 23 kg
cm.
12. Untarle sellante a la rosca de la boquilla de gas y fijarla firmemente al panel lateral trasero.
13. Alinear el final del conducto de gas con el conector de acople rápido a presión y apretar ligeramente la parte
de arriba del panel lateral trasero contra la fuente de energía hasta que el conducto asiente por completo.
14. Sujetar a la caja del filtro de aire el o los cables a tierra apretando el tornillo a 11,5 kg cm.
15. Conectar los terminales de cable a la parte de arriba del presostato (el cable blanco lo más próximo al panel
central).
16. Instalar el elemento filtrante, la tuerca de retención y el recipiente de filtro. Consulte en la página 9-17 el acápite
“Reemplazar el elemento filtrante de aire”.
