Reemplazo de componentes de la fuente de eneRgía
powermax
105 Manual de servicio 9-33
Quitar el cable de alimentación

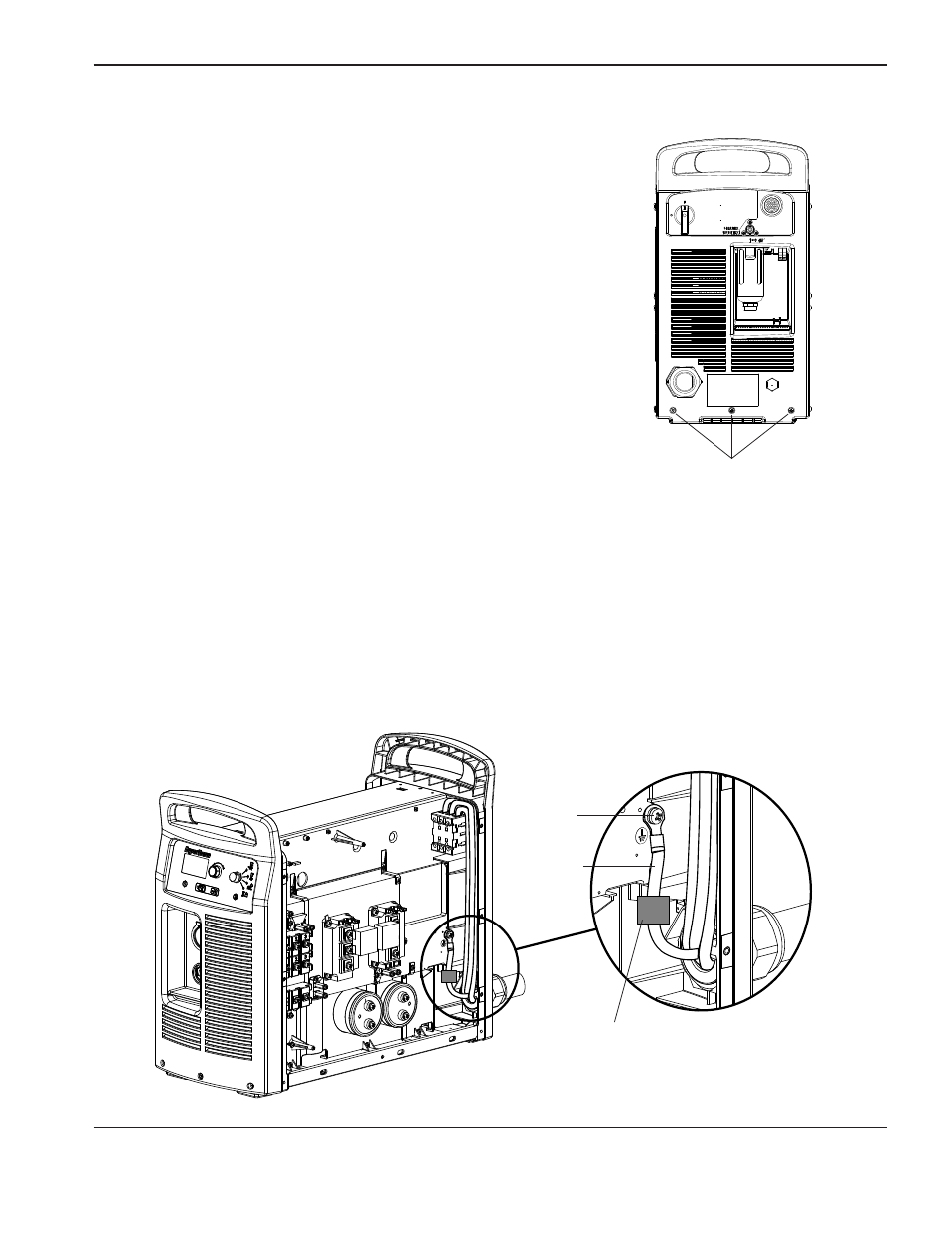

1. Quitar los tres tornillos de montaje de la base del panel lateral trasero.
Tornillos de montaje
panel lateral trasero
2. Quitar el tornillo que sujeta el cable a tierra al disipador de calor
Nota: los modelos CE llevan un núcleo de ferrita encima del cable a tierra. Los modelos CSA y CCC no tienen
núcleo de ferrita en el cable a tierra.
Para ver la conexión del cable a tierra al disipador de calor hay que quitar la tarjeta de alimentación.
Cable
a tierra
Núcleo de ferrita
(modelos CE)
Tornillo
