Reemplazo de componentes de la fuente de eneRgía
9-62
powermax
105 Manual de servicio

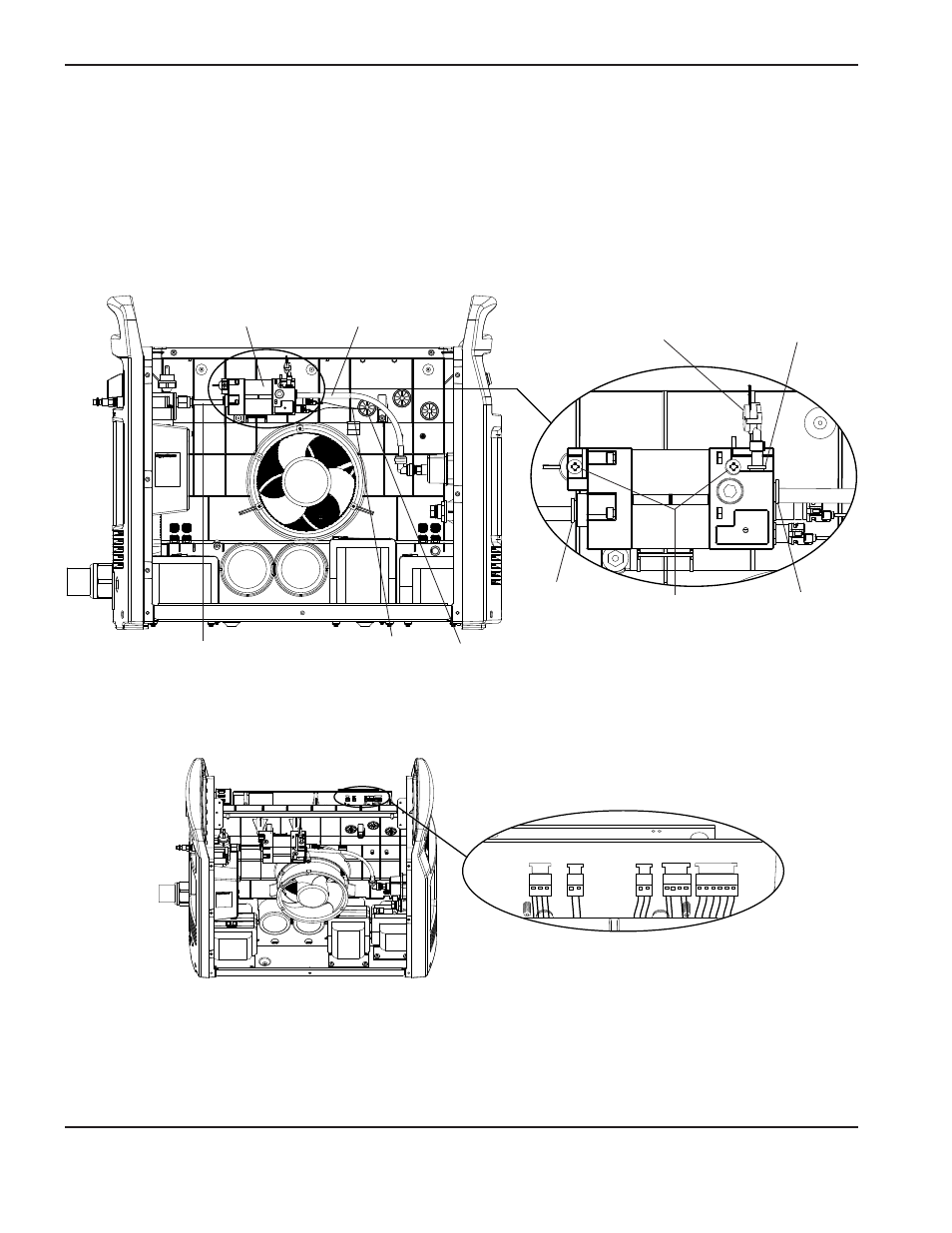

8. Alinear la válvula solenoide e introducirla en la tubería corta de gas hasta que asiente por completo.
9. Sujetar la válvula solenoide al panel central apretando los dos tornillos de montaje que vienen con ella a 23 kg
cm.
10. Introducir la tubería larga de gas en la válvula solenoide hasta que asiente por completo.
11. Introducir el transductor de presión en la válvula solenoide hasta que asiente por completo.
12. Pasar el conector y los cables de alimentación de la válvula solenoide por el pasahilos.
Conector tubería
corta de gas Tornillos de montaje
Conector
tubería larga
de gas
Tubería larga
de gas
Tubería corta
de gas
Válvula solenoide
Cables alimentación válvula
solenoide
Conector
transductor
de presión Transductor de presión
Pasahilos
13. Enchufar el conector de la válvula solenoide en el colector J6 de la tarjeta de alimentación.
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
